JFW 50FHSR-xxx-100-3 螺栓固定式100W固定衰减器 DC-3GHz

产品概述

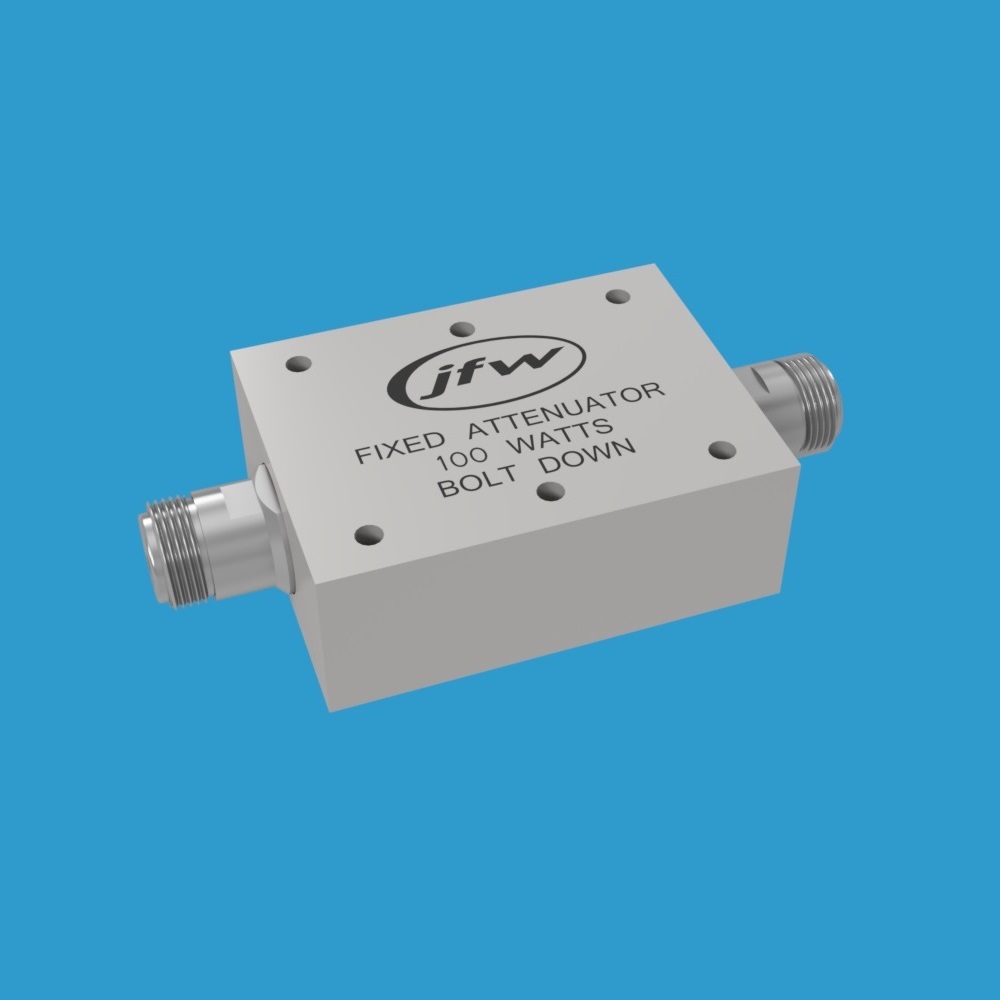

JFW 50FHSR-xxx-100-3 系列是一款螺栓固定式50欧姆同轴固定衰减器，额定平均功率为100W，工作频率范围覆盖DC-3GHz。该系列提供1dB至50dB的衰减值可选，外壳设计有通孔安装结构，可将设备螺栓固定至散热器或冷板上，确保高功率应用中的稳定散热性能。

核心参数

• 产品型号：50FHSR-xxx-100-3
• 类型：螺栓固定式固定衰减器
• 阻抗：50 Ohm
• 频率范围：DC-3 GHz
• 射频输入功率：100 Watts（平均值）
• 衰减值范围：1 dB 至 50 dB
• 散热方式：螺栓固定（Bolt-down）
• 射频连接器：BNC、N、SMA、TNC

型号编码规则

对于型号 50FHSR-xxx-100-3，将XXX替换为所需的衰减值（三位数字），并在末尾添加射频连接器类型代码，即可组成完整的型号。例如：50FHSR-001-100-3N 表示1dB衰减、N型公/母连接器。

标准型号列表

N型连接器（公/母）：

50FHSR-001-100-3N (1dB)
50FHSR-002-100-3N (2dB)
50FHSR-003-100-3N (3dB)
50FHSR-004-100-3N (4dB)
50FHSR-005-100-3N (5dB)
50FHSR-006-100-3N (6dB)
50FHSR-007-100-3N (7dB)
50FHSR-008-100-3N (8dB)
50FHSR-009-100-3N (9dB)

N型连接器（母/母）：

50FHSR-010-100-3N F/F (10dB)
50FHSR-011-100-3N F/F (11dB)
50FHSR-012-100-3N F/F (12dB)
50FHSR-013-100-3N F/F (13dB)
50FHSR-014-100-3N F/F (14dB)
50FHSR-015-100-3N F/F (15dB)

SMA连接器（公/母）：

50FHSR-016-100-3SMA (16dB)
50FHSR-017-100-3SMA (17dB)
50FHSR-018-100-3SMA (18dB)
50FHSR-019-100-3SMA (19dB)
50FHSR-020-100-3SMA (20dB)
50FHSR-021-100-3SMA (21dB)
50FHSR-022-100-3SMA (22dB)
50FHSR-023-100-3SMA (23dB)
50FHSR-024-100-3SMA (24dB)

SMA连接器（母/母）：

50FHSR-025-100-3SMA F/F (25dB)
50FHSR-026-100-3SMA F/F (26dB)
50FHSR-027-100-3SMA F/F (27dB)
50FHSR-028-100-3SMA F/F (28dB)
50FHSR-029-100-3SMA F/F (29dB)
50FHSR-030-100-3SMA F/F (30dB)

TNC连接器（公/母）：

50FHSR-031-100-3TNC (31dB)
50FHSR-032-100-3TNC (32dB)
50FHSR-033-100-3TNC (33dB)
50FHSR-034-100-3TNC (34dB)
50FHSR-035-100-3TNC (35dB)

TNC连接器（母/母）：

50FHSR-036-100-3TNC F/F (36dB)
50FHSR-037-100-3TNC F/F (37dB)
50FHSR-038-100-3TNC F/F (38dB)
50FHSR-039-100-3TNC F/F (39dB)
50FHSR-040-100-3TNC F/F (40dB)

BNC连接器（公/母）：

50FHSR-041-100-3BNC (41dB)
50FHSR-042-100-3BNC (42dB)
50FHSR-043-100-3BNC (43dB)
50FHSR-044-100-3BNC (44dB)
50FHSR-045-100-3BNC (45dB)

BNC连接器（母/母）：

50FHSR-046-100-3BNC F/F (46dB)
50FHSR-047-100-3BNC F/F (47dB)
50FHSR-048-100-3BNC F/F (48dB)
50FHSR-049-100-3BNC F/F (49dB)
50FHSR-050-100-3BNC F/F (50dB)

非标及混合连接器配置

可根据客户需求提供非标准及混合射频连接器配置，示例型号如下：

• 50FHSR-003-100-3N F/F（N型 母/母）
• 50FHSR-006-100-3SMA F/F（SMA型 母/母）
• 50FHSR-010-100-3N M/SMA F（N型公/SMA型母）
• 50FHSR-020-100-3SMA M/N F（SMA型公/N型母）
• 50FHSR-020-100-3TNC M/N F（TNC型公/N型母）
