JFW Industries 50FHSR-xxx-100 螺栓固定式100W固定衰减器 (DC-1GHz)

产品概述

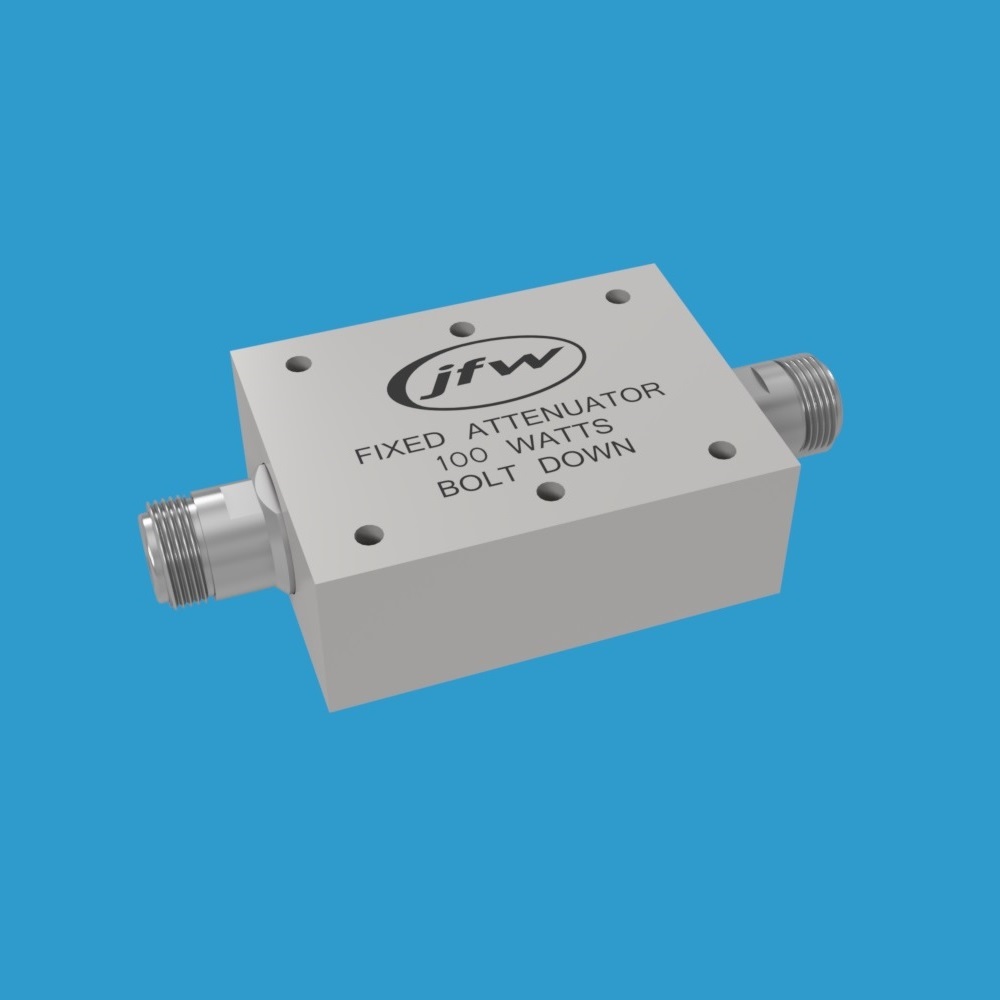

JFW 50FHSR-XXX-100 是一款螺栓固定式50欧姆同轴固定衰减器，额定平均功率为100W，工作频率范围为DC至1GHz。该系列提供1dB至50dB的衰减值选择。其外壳采用通孔安装设计，可通过螺栓直接固定在散热器或冷板上，以确保高功率下的优异散热性能。

主要技术参数

• 型号：50FHSR-XXX-100
• 类型：螺栓固定式固定衰减器
• 阻抗：50 Ohm
• 频率范围：DC - 1 GHz
• 射频输入功率：100 Watts（平均功率）
• 衰减值范围：1 dB - 50 dB
• 散热方式：螺栓固定（Bolt-down）
• 射频连接器：BNC, N, SMA, TNC

型号命名规则

对于 50FHSR-XXX-100 型号，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型代码，以生成完整的型号。例如：50FHSR-001-100N 表示1dB衰减，配备N型公头/母头连接器。

标准型号示例

N型连接器 (1dB - 15dB)：
50FHSR-001-100N 至 50FHSR-009-100N (1-9dB, N型公/母)
50FHSR-010-100N F/F 至 50FHSR-015-100N F/F (10-15dB, N型母/母)

SMA连接器 (16dB - 30dB)：
50FHSR-016-100SMA 至 50FHSR-024-100SMA (16-24dB, SMA公/母)
50FHSR-025-100SMA F/F 至 50FHSR-030-100SMA F/F (25-30dB, SMA母/母)

TNC连接器 (31dB - 40dB)：
50FHSR-031-100TNC 至 50FHSR-035-100TNC (31-35dB, TNC公/母)
50FHSR-036-100TNC F/F 至 50FHSR-040-100TNC F/F (36-40dB, TNC母/母)

BNC连接器 (41dB - 50dB)：
50FHSR-041-100BNC 至 50FHSR-045-100BNC (41-45dB, BNC公/母)
50FHSR-046-100BNC F/F 至 50FHSR-050-100BNC F/F (46-50dB, BNC母/母)

非标与混合连接器配置

可根据需求提供非标准及混合射频连接器配置，示例如下：

• 50FHSR-003-100N F/F (3dB, N型母/母)
• 50FHSR-006-100SMA F/F (6dB, SMA母/母)
• 50FHSR-010-100N M/SMA F (10dB, N型公/SMA母)
• 50FHSR-020-100SMA M/N F (20dB, SMA公/N型母)
• 50FHSR-020-100TNC M/N F (20dB, TNC公/N型母)
