JFW Industries 50FHLB-XXX-100 100W 单向固定衰减器 (DC-3GHz)
品牌: JFW Industries
型号: 50FHLB-XXX-100
JFW Industries 50FHLB-XXX-100 是一款工作频率为 DC-3GHz 的 100W 单向固定衰减器。采用直径仅 2.25 英寸的圆形散热器设计，提供 10dB、20dB、30dB 衰减值及多种射频连接器选项，适用于各类高功率射频测试与应用场景。
产品详情
产品概述

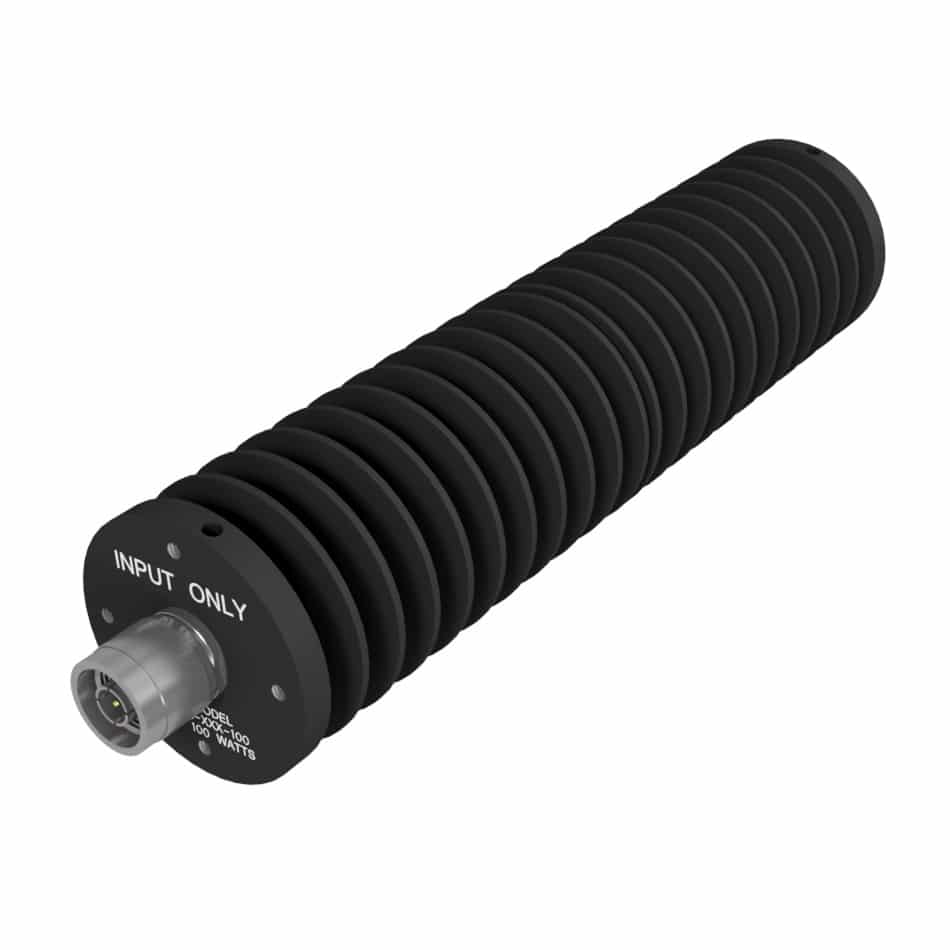

JFW Industries 推出的 50FHLB-XXX-100 是一款高性能的 100W 单向固定衰减器，工作频率范围覆盖 DC 至 3GHz。该产品采用紧凑型圆形散热器设计，直径仅为 2.25 英寸，两端配备 8-32 螺纹安装孔，便于系统集成与安装。
核心参数
- 阻抗：50 Ohm
- 频率范围：DC - 3000 MHz (3GHz)
- 射频输入功率：100 Watts（单向）
- 标准衰减值：10 dB, 20 dB, 30 dB（其他衰减值可定制）
- 散热器样式：圆形，直径 2.25 英寸
- 射频连接器：N型, 4.3/10, 7/16（支持公头/母头及非标准混合配置）
型号命名规则与示例
完整型号由基础型号、衰减值和连接器类型组成。请将型号中的“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型。
标准配置示例（公头/母头）：
- N型连接器：50FHLB-010-100 N (10dB), 50FHLB-020-100 N (20dB), 50FHLB-030-100 N (30dB)
- 7/16型连接器：50FHLB-010-100 7/16 (10dB), 50FHLB-020-100 7/16 (20dB), 50FHLB-030-100 7/16 (30dB)
- 4.3-10.0型连接器：50FHLB-010-100 4.3-10.0 (10dB), 50FHLB-020-100 4.3-10.0 (20dB), 50FHLB-030-100 4.3-10.0 (30dB)
非标准与混合连接器配置示例（需定制）：
- 50FHLB-020-100 N F/F（N型 母头/母头）
- 50FHLB-020-100 7/16 F/F（7/16型 母头/母头）
- 50FHLB-020-100 7/16 M/N F（7/16型 公头 / N型 母头）
- 50FHLB-020-100 4.3-10.0 M/N F（4.3-10.0型 公头 / N型 母头）
