JFW Industries 50FHC-XXX-10-2 10W DC-2GHz 同轴固定衰减器

产品概述

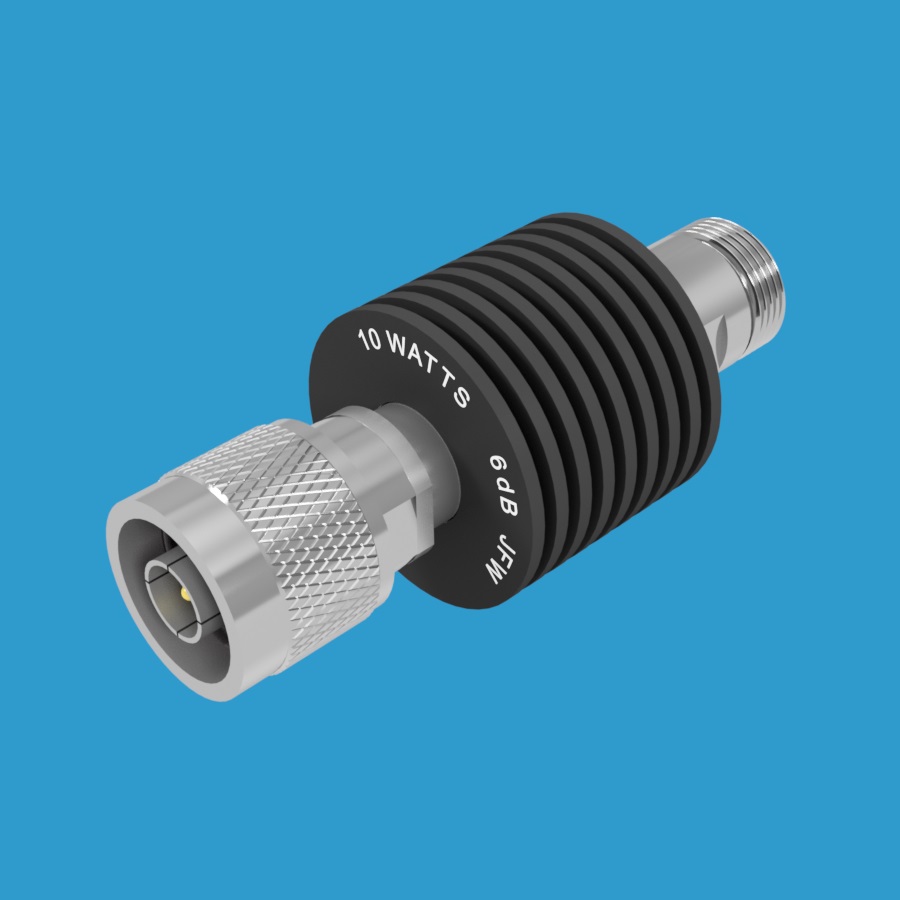

本型号衰减器是一款50欧姆同轴固定衰减器，配备圆形散热器。其额定平均射频输入功率为10W，工作频率范围为DC-2000 MHz（DC-2GHz）。衰减值可在1dB至60dB之间以1dB为增量进行选择。此外，可根据客户需求定制非标准衰减值（例如3.5dB）。

型号命名规则

对于型号 50FHC-XXX-10-2，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型，以生成完整的型号代码。

标准型号示例

• 1dB - 8dB (N型连接器)：50FHC-001-10-2 N 至 50FHC-008-10-2 N（N型公头/母头）
• 9dB - 16dB (SMA连接器)：50FHC-009-10-2 SMA 至 50FHC-016-10-2 SMA（SMA公头/母头）
• 17dB - 24dB (TNC连接器)：50FHC-017-10-2 TNC 至 50FHC-024-10-2 TNC（TNC公头/母头）
• 25dB - 32dB (4.3-10连接器)：50FHC-025-10-2 4.3-10.0 至 50FHC-032-10-2 4.3-10.0（4.3-10公头/母头）
• 33dB - 40dB (4.1-9.5连接器)：50FHC-033-10-2 4.1-9.5 至 50FHC-040-10-2 4.1-9.5（4.1-9.5公头/母头）
• 41dB - 60dB (SMA连接器)：50FHC-041-10-2 SMA 至 50FHC-060-10-2 SMA（SMA公头/母头）

非标准与混合连接器配置

可根据需求提供非标准和混合射频连接器配置，示例如下：

• 50FHC-003-10-2 SMA F/F（SMA母头/母头）
• 50FHC-006-10-2 TNC M/M（TNC公头/公头）
• 50FHC-010-10-2 N M/SMA F（N型公头/SMA母头）
• 50FHC-010-10-2 N F/SMA F（N型母头/SMA母头）

关键规格参数

• 阻抗：50 Ohm
• 频率范围：DC - 2 GHz
• 射频输入功率：10 Watts (平均)
• 衰减值：1 - 60 dB (1dB步进)
• 散热器样式：圆形 (Round)
• 射频连接器：BNC, N, SMA, TNC, 4.1/9.5, 4.3/10 或 7/16
