JFW Industries 50FHC-XXX-10 10W同轴固定衰减器

产品概述

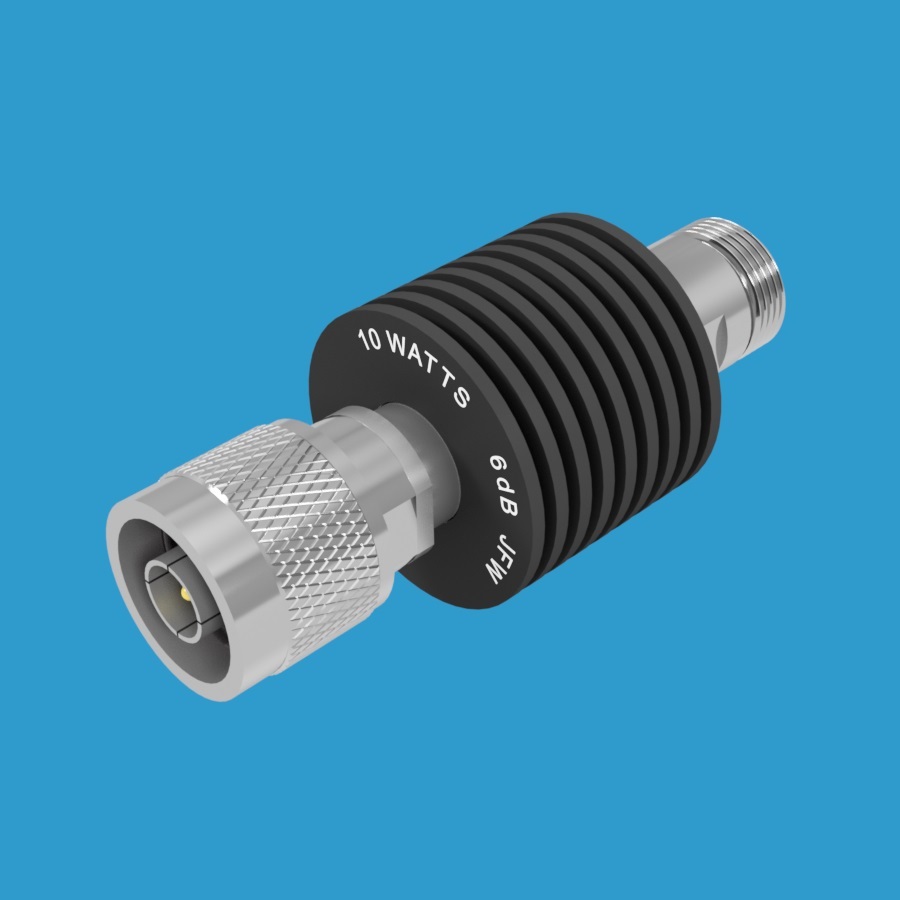

JFW Industries 50FHC-XXX-10 系列是一款50欧姆同轴固定衰减器，配备圆形散热器，最大射频输入功率额定为10W。该系列提供1dB至60dB的多种衰减值选择。对于1dB至40dB的衰减值，设备工作频率范围为DC-4000 MHz；对于41dB至60dB的衰减值，工作频率范围为DC-3000 MHz。

核心参数

• 阻抗：50 Ohm
• 衰减范围：1-30 dB (DC-4 GHz) / 31-60 dB (DC-3 GHz)
• 最大射频输入功率：10 Watts
• 散热器类型：圆形 (Round)
• 射频连接器类型：BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16

型号命名规则

对于型号 50FHC-XXX-10，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型以生成完整的型号。例如：50FHC-001-10 N 表示 1dB 衰减并配备 N 型公/母头连接器。

连接器与衰减配置示例

以下为部分标准配置示例，涵盖多种连接器类型：

• N型连接器 (1-7dB)：50FHC-001-10 N 至 50FHC-007-10 N
• BNC连接器 (8-14dB)：50FHC-008-10 BNC 至 50FHC-014-10 BNC
• TNC连接器 (15-21dB)：50FHC-015-10 TNC 至 50FHC-021-10 TNC
• SMA连接器 (22-28dB)：50FHC-022-10 SMA 至 50FHC-028-10 SMA
• RP-TNC连接器 (29-35dB)：50FHC-029-10 RPT 至 50FHC-035-10 RPT
• 4.3-10连接器 (36-42dB)：50FHC-036-10 4.3-10.0 至 50FHC-042-10 4.3-10.0
• 7/16连接器 (43-49dB)：50FHC-043-10 7/16 至 50FHC-049-10 7/16
• 4.1-9.5连接器 (50-60dB)：50FHC-050-10 4.1-9.5 至 50FHC-060-10 4.1-9.5

定制服务

可根据客户需求提供非标准和混合射频连接器配置。例如：SMA母头/母头、TNC公头/公头、BNC公头/SMA母头、BNC母头/SMA母头以及7/16公头/N母头等混合配置均可定制。
