JFW Industries 50FHC-XXX-25 25W同轴固定衰减器
品牌: JFW Industries
型号: 50FHC-XXX-25
JFW 50FHC-XXX-25是一款50欧姆同轴固定衰减器，配备圆形散热器，**大射频输入功率为25W。提供1dB至60dB的衰减值，支持多种射频连接器类型，适用于各类高频测试与通信系统。
产品详情
产品概述

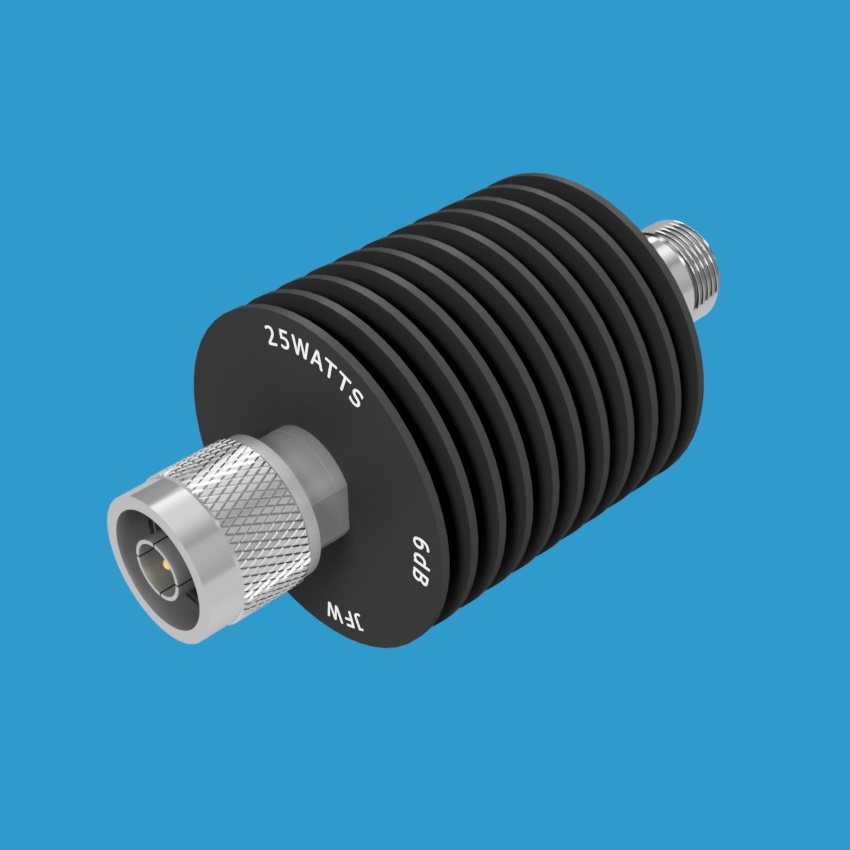

JFW Industries 推出的 50FHC-XXX-25 是一款高性能的50欧姆同轴固定衰减器。该产品配备圆形散热器设计，最大射频输入功率高达 25W。提供从 1dB 到 60dB 的广泛衰减值选择，能够满足多种射频测试和系统集成的需求。
频率与衰减范围
- 1dB 至 40dB 衰减值：工作频率范围为 DC 至 4000 MHz (4 GHz)。
- 41dB 至 60dB 衰减值：工作频率范围为 DC 至 3000 MHz (3 GHz)。
型号命名规则
对于型号 50FHC-XXX-25，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型以生成完整的型号。例如：50FHC-001-25 N 表示 1dB 衰减且配备 N 型公/母连接器的产品。
标准连接器配置示例
以下为部分标准型号及连接器配置示例：
- N 型连接器：50FHC-001-25 N 至 50FHC-007-25 N (1dB - 7dB)
- BNC 连接器：50FHC-008-25 BNC 至 50FHC-014-25 BNC (8dB - 14dB)
- TNC 连接器：50FHC-015-25 TNC 至 50FHC-021-25 TNC (15dB - 21dB)
- SMA 连接器：50FHC-022-25 SMA 至 50FHC-028-25 SMA (22dB - 28dB)
- RP-TNC (反极性TNC)：50FHC-029-25 RPT 至 50FHC-035-25 RPT (29dB - 35dB)
- 4.3-10 连接器：50FHC-036-25 4.3-10.0 至 50FHC-042-25 4.3-10.0 (36dB - 42dB)
- 7/16 连接器：50FHC-043-25 7/16 至 50FHC-049-25 7/16 (43dB - 49dB)
- 4.1-9.5 连接器：50FHC-050-25 4.1-9.5 至 50FHC-060-25 4.1-9.5 (50dB - 60dB)
非标与混合连接器定制
除标准配置外，本产品还支持非标准和混合射频连接器配置定制。示例如下：
- 50FHC-003-25 SMA F/F (SMA 母头/母头)
- 50FHC-006-25 TNC M/M (TNC 公头/公头)
- 50FHC-010-25 BNC M/SMA F (BNC 公头/SMA 母头)
- 50FHC-010-25 BNC F/SMA F (BNC 母头/SMA 母头)
- 50FHC-020-25 7/16 M/N F (7/16 公头/N 母头)
