JFW Industries 50FHXC-XXX-40 40W同轴固定衰减器
品牌: JFW Industries
型号: 50FHXC-XXX-40
JFW 50FHXC-XXX-40系列40W同轴固定衰减器，阻抗50欧姆，提供1至60dB衰减选项。采用圆形散热器设计，支持多种射频连接器，适用于DC至4GHz频段的高功率射频应用。
产品详情
产品概述

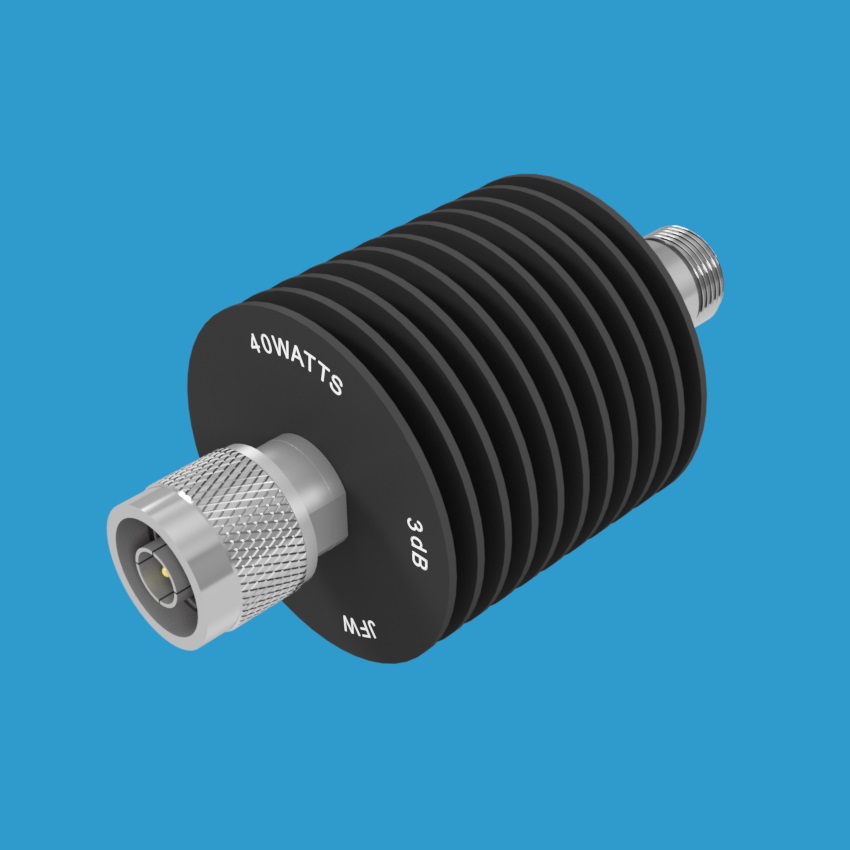

JFW Industries 50FHXC-XXX-40 是一款高性能同轴固定衰减器，配备圆形散热器，最大射频输入功率额定为 40W。该系列提供 1dB 至 60dB 的衰减选项。对于 1dB 至 40dB 的衰减值，设备工作频率范围为 DC-4000 MHz；对于 41dB 至 60dB 的衰减值，工作频率范围为 DC-3000 MHz。
型号命名规则
对于型号 50FHXC-XXX-40，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型以生成完整型号。
标准型号与连接器配置示例
以下为各衰减值对应的标准连接器配置示例（支持公头/母头配置）：
- 1dB - 7dB (N型连接器)：50FHXC-001-40 N 至 50FHXC-007-40 N
- 8dB - 14dB (BNC连接器)：50FHXC-008-40 BNC 至 50FHXC-014-40 BNC
- 15dB - 21dB (TNC连接器)：50FHXC-015-40 TNC 至 50FHXC-021-40 TNC
- 22dB - 28dB (SMA连接器)：50FHXC-022-40 SMA 至 50FHXC-028-40 SMA
- 29dB - 35dB (反极性TNC/RPT连接器)：50FHXC-029-40 RPT 至 50FHXC-035-40 RPT
- 36dB - 42dB (4.3-10连接器)：50FHXC-036-40 4.3-10.0 至 50FHXC-042-40 4.3-10.0
- 43dB - 49dB (7/16连接器)：50FHXC-043-40 7/16 至 50FHXC-049-40 7/16
- 50dB - 60dB (4.1-9.5连接器)：50FHXC-050-40 4.1-9.5 至 50FHXC-060-40 4.1-9.5
非标与混合连接器配置
可根据需求提供非标准及混合射频连接器配置，示例如下：
- 50FHXC-003-40 SMA F/F（SMA 母头/母头）
- 50FHXC-006-40 TNC M/M（TNC 公头/公头）
- 50FHXC-010-40 BNC M/SMA F（BNC 公头/SMA 母头）
- 50FHXC-010-40 BNC F/SMA F（BNC 母头/SMA 母头）
- 50FHXC-020-40 7/16 M/N F（7/16 公头/N型 母头）
核心规格参数
- 阻抗：50 欧姆
- 最大射频输入功率：40 Watts
- 衰减值范围：1-30 dB (DC-4 GHz) / 31-60 dB (DC-3 GHz)
- 散热器样式：圆形 (Round)
- 支持的射频连接器：BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16
