JFW Industries 50FPE-XXX 5瓦固定衰减器

产品概述

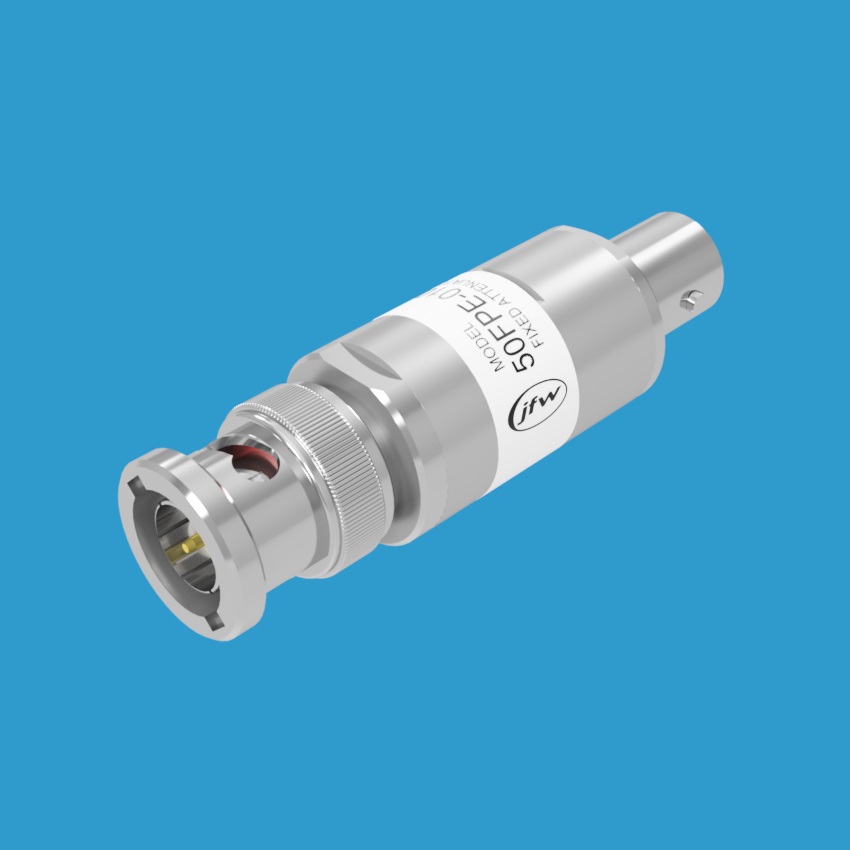

JFW Industries 推出的 50FPE-XXX 是一款高性能的50欧姆同轴固定衰减器。该系列衰减器设计用于处理最大 5瓦 的射频输入功率，工作频率范围宽广，是射频测试、通信系统及实验室应用的理想选择。

关键电气参数

• 阻抗：50 Ohm
• 最大射频输入功率：5 Watts
• 衰减值与频率范围：
  • 1 dB 至 40 dB：工作频率 DC-6 GHz (或 DC-4000 MHz)
  • 41 dB 至 60 dB：工作频率 DC-4 GHz (或 DC-3000 MHz)
• 散热片样式：圆形 (Round) 散热设计，确保高功率下的稳定运行

型号命名规则

对于 50FPE-XXX 型号，请将“XXX”替换为所需的衰减值（001至060），并在末尾添加射频连接器类型以生成完整的型号。例如：50FPE-001 N 表示 1dB 衰减并配备 N 型公/母连接器。

标准连接器配置

该系列提供丰富的标准连接器选项，涵盖以下类型：

• N 型连接器：支持 1dB 至 10dB 衰减值 (型号 50FPE-001 N 至 50FPE-010 N)
• TNC 连接器：支持 11dB 至 20dB 衰减值 (型号 50FPE-011 TNC 至 50FPE-020 TNC)
• SMA 连接器：支持 21dB 至 30dB 衰减值 (型号 50FPE-021 SMA 至 50FPE-030 SMA)
• 4.3-10.0 连接器：支持 31dB 至 40dB 衰减值 (型号 50FPE-031 4.3-10.0 至 50FPE-040 4.3-10.0)
• 7/16 连接器：支持 41dB 至 50dB 衰减值 (型号 50FPE-041 7/16 至 50FPE-050 7/16)
• 4.1-9.5 连接器：支持 51dB 至 60dB 衰减值 (型号 50FPE-051 4.1-9.5 至 50FPE-060 4.1-9.5)

非标准与定制配置

除标准配置外，JFW Industries 还可根据客户需求提供非标准和混合射频连接器配置。定制示例如下：

• 50FPE-003 SMA F/F (SMA 母头/母头)
• 50FPE-006 SMA M/M (SMA 公头/公头)
• 50FPE-010 N M/SMA F (N 公头/SMA 母头)
• 50FPE-010 N F/SMA F (N 母头/SMA 母头)
• 50FPE-020 7/16 M/N F (7/16 公头/N 母头)
