JFW Industries 50FHXC-XXX-50-6 50W DC-6GHz 同轴固定衰减器

产品概述

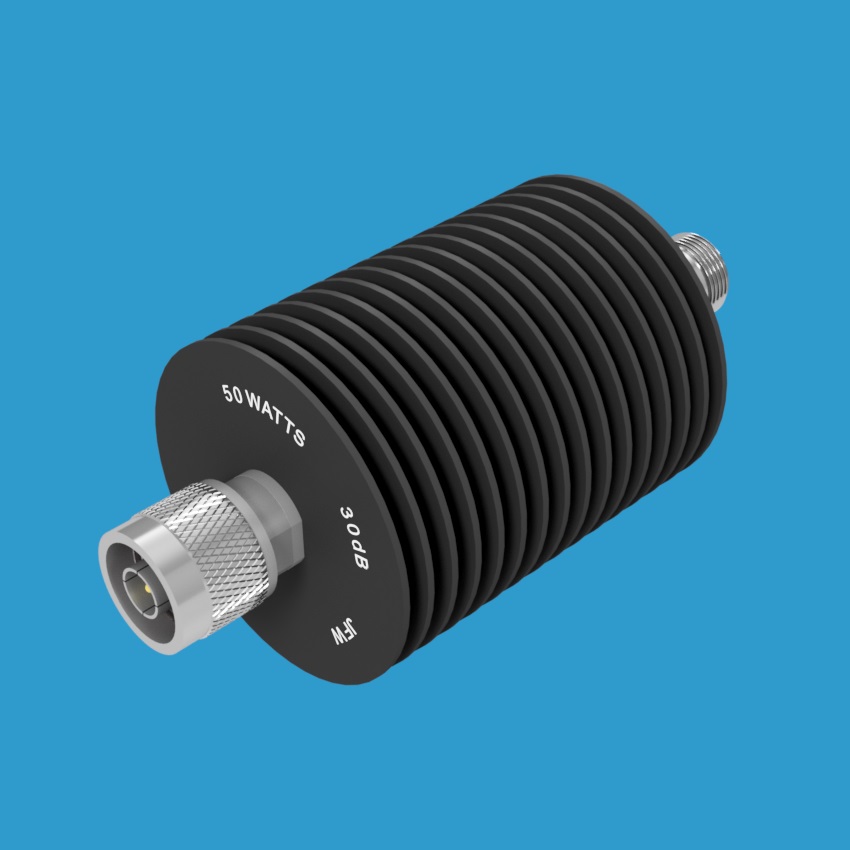

JFW Industries 推出的 50FHXC-XXX-50-6 是一款高性能的50欧姆同轴固定衰减器。该产品配备圆形散热器，最大射频输入功率高达50W，工作频率覆盖DC至6000 MHz（6GHz），并提供从1dB到50dB的广泛衰减值选择，满足多种射频和微波应用需求。

核心参数

• 阻抗：50 Ohm
• 频率范围：DC-6 GHz
• 最大射频输入功率：50 Watts
• 衰减值范围：1 dB 至 50 dB
• 散热器样式：圆形 (Round)
• 射频连接器类型：4.1/9.5, 4.3/10, 7/16, N, SMA, TNC 及其他定制类型

型号命名规则

对于基础型号 50FHXC-XXX-50-6，请将“XXX”替换为所需的衰减值（如001代表1dB，050代表50dB），并在末尾添加所需的射频连接器类型，以生成完整的型号代码。

标准型号示例

以下为部分标准配置示例（包含公头/母头配置）：

• N型连接器：50FHXC-001-50-6 N 至 50FHXC-007-50-6 N（1dB - 7dB）
• SMA连接器：50FHXC-008-50-6 SMA 至 50FHXC-014-50-6 SMA（8dB - 14dB），以及 50FHXC-041-50-6 SMA 至 50FHXC-050-50-6 SMA（41dB - 50dB）
• TNC连接器：50FHXC-015-50-6 TNC 至 50FHXC-021-50-6 TNC（15dB - 21dB）
• 7/16连接器：50FHXC-022-50-6 7/16 至 50FHXC-028-50-6 7/16（22dB - 28dB）
• 4.3-10连接器：50FHXC-029-50-6 4.3-10 至 50FHXC-035-50-6 4.3-10（29dB - 35dB）
• 4.1-9.5连接器：50FHXC-036-50-6 4.1-9.5 至 50FHXC-040-50-6 4.1-9.5（36dB - 40dB）

定制与非标准配置

除标准公母头配置外，JFW Industries 还可根据客户需求提供非标准和混合射频连接器配置。例如：

• 50FHXC-003-50-6 SMA F/F（SMA 母头/母头）
• 50FHXC-006-50-6 SMA M/M（SMA 公头/公头）
• 50FHXC-010-50-6 N M/SMA F（N型公头/SMA母头）
• 50FHXC-010-50-6 N F/SMA F（N型母头/SMA母头）

如需其他特定连接器组合或特殊衰减值，请联系厂家获取详细的技术数据表与定制方案。
