JFW 50FH-XXX-30 30瓦固定衰减器 DC-2GHz

产品概述

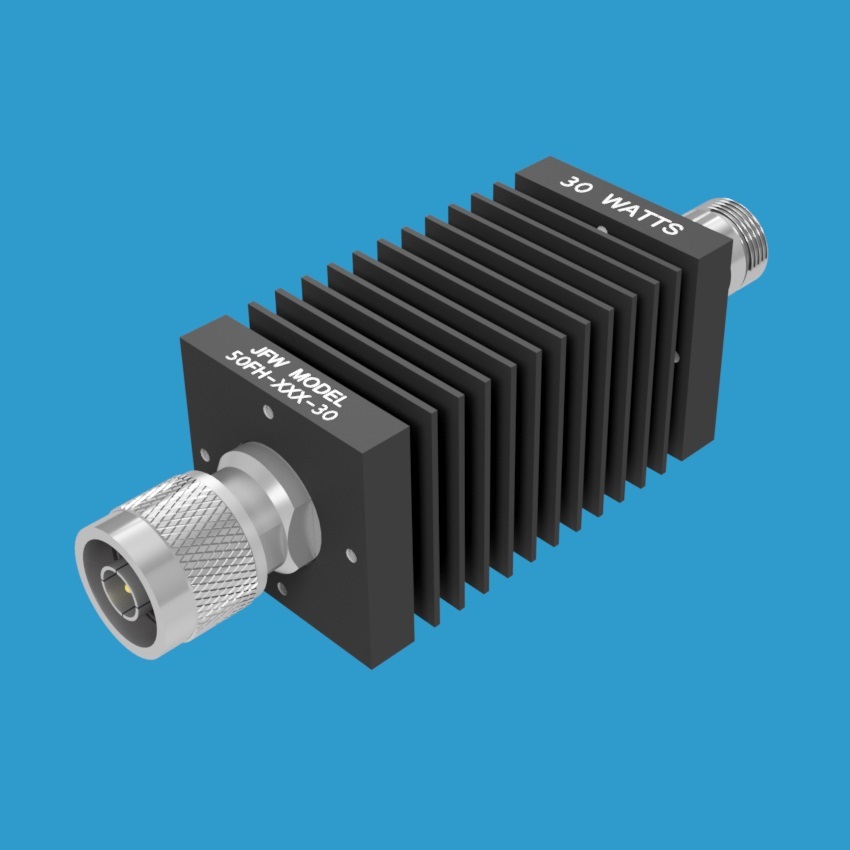

JFW Industries 型号 50FH-XXX-30 是一款高性能50欧姆同轴固定衰减器，额定最大射频输入功率为30瓦。该产品提供1dB至50dB的衰减值选择，散热器两端及底部均设有安装孔，采用方形散热器设计，适用于各种射频测试与通信系统应用。

主要技术参数

• 阻抗：50 Ohm
• 频率范围：DC - 2000 MHz
• 最大射频输入功率：30 Watts
• 衰减值范围：1 dB - 50 dB
• 散热器样式：方形（Square）
• 射频连接器类型：BNC、N、SMA、TNC、4.1/9.5、4.3/10、7/16

型号编码规则

对于型号 50FH-XXX-30，将 XXX 替换为所需的衰减值，并在末尾添加射频连接器类型，即可生成完整的型号编号。

标准型号示例

N型连接器（1dB - 5dB）：

• 50FH-001-30 N（1dB，N型公/母头）
• 50FH-002-30 N（2dB，N型公/母头）
• 50FH-003-30 N（3dB，N型公/母头）
• 50FH-004-30 N（4dB，N型公/母头）
• 50FH-005-30 N（5dB，N型公/母头）

BNC连接器（6dB - 10dB）：

• 50FH-006-30 BNC（6dB，BNC公/母头）
• 50FH-007-30 BNC（7dB，BNC公/母头）
• 50FH-008-30 BNC（8dB，BNC公/母头）
• 50FH-009-30 BNC（9dB，BNC公/母头）
• 50FH-010-30 BNC（10dB，BNC公/母头）

TNC连接器（11dB - 20dB）：

• 50FH-011-30 TNC（11dB）至 50FH-020-30 TNC（20dB），TNC公/母头配置

SMA连接器（21dB - 30dB）：

• 50FH-021-30 SMA（21dB）至 50FH-030-30 SMA（30dB），SMA公/母头配置

4.3-10.0连接器（31dB - 40dB）：

• 50FH-031-30 4.3-10.0（31dB）至 50FH-040-30 4.3-10.0（40dB），4.3-10.0公/母头配置

7/16连接器（41dB - 45dB）：

• 50FH-041-30 7/16（41dB）至 50FH-045-30 7/16（45dB），7/16公/母头配置

4.1-9.5连接器（46dB - 50dB）：

• 50FH-046-30 4.1-9.5（46dB）至 50FH-050-30 4.1-9.5（50dB），4.1-9.5公/母头配置

非标及混合连接器配置

可根据需求提供非标准及混合射频连接器配置，示例如下：

• 50FH-003-30 SMA F/F（SMA母头/母头）
• 50FH-006-30 TNC M/M（TNC公头/公头）
• 50FH-010-30 BNC M/SMA F（BNC公头/SMA母头）
• 50FH-010-30 BNC F/SMA F（BNC母头/SMA母头）
• 50FH-020-30 7/16 M/N F（7/16公头/N母头）

产品特点

• 宽频率覆盖：DC至2GHz，满足多种应用需求
• 高功率承受能力：额定30瓦连续射频输入功率
• 灵活配置：50种标准衰减值可选，支持多种连接器类型
• 便捷安装：方形散热器两端及底部均设有安装孔
• 定制服务：支持非标及混合连接器配置定制
