JFW Industries 50FH-XXX-30-3 30W直流至3GHz同轴固定衰减器

产品概述

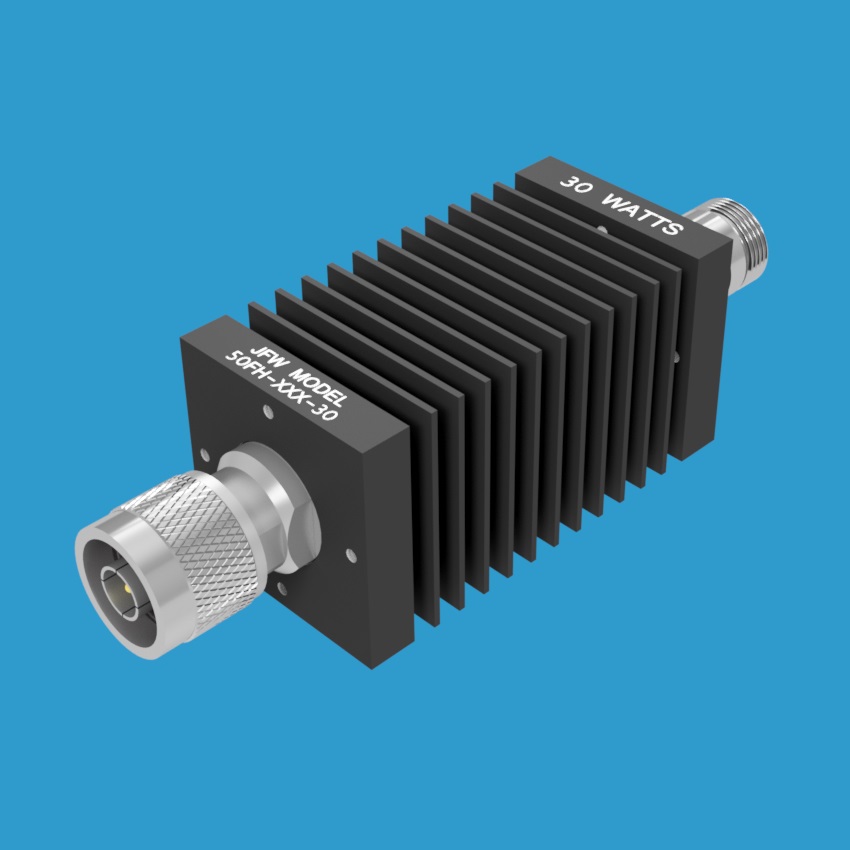

JFW Industries推出的50FH-XXX-30-3是一款高性能的50欧姆同轴固定衰减器，最大射频输入功率高达30W，工作频率范围覆盖DC至3000 MHz。该产品提供1dB至50dB的衰减量选择，采用方形散热器设计，两端及底部均设有安装孔，便于灵活安装。支持BNC、N、SMA、TNC、4.1/9.5、4.3/10及7/16等多种标准RF连接器配置。

型号命名规则

对于型号50FH-XXX-30-3，请将“XXX”替换为所需的衰减量数值，并在末尾添加RF连接器类型以生成完整的型号代码。

标准型号示例

N型连接器 (1dB - 5dB):

• 50FH-001-30-3 N (1dB，N型公/母头)
• 50FH-002-30-3 N (2dB，N型公/母头)
• 50FH-003-30-3 N (3dB，N型公/母头)
• 50FH-004-30-3 N (4dB，N型公/母头)
• 50FH-005-30-3 N (5dB，N型公/母头)

BNC连接器 (6dB - 10dB):

• 50FH-006-30-3 BNC (6dB，BNC公/母头)
• 50FH-007-30-3 BNC (7dB，BNC公/母头)
• 50FH-008-30-3 BNC (8dB，BNC公/母头)
• 50FH-009-30-3 BNC (9dB，BNC公/母头)
• 50FH-010-30-3 BNC (10dB，BNC公/母头)

TNC连接器 (11dB - 20dB):

• 50FH-011-30-3 TNC 至 50FH-020-30-3 TNC (11dB至20dB，TNC公/母头)

SMA连接器 (21dB - 30dB):

• 50FH-021-30-3 SMA 至 50FH-030-30-3 SMA (21dB至30dB，SMA公/母头)

4.3-10连接器 (31dB - 40dB):

• 50FH-031-30-3 4.3-10.0 至 50FH-040-30-3 4.3-10.0 (31dB至40dB，4.3-10公/母头)

7/16连接器 (41dB - 45dB):

• 50FH-041-30-3 7/16 至 50FH-045-30-3 7/16 (41dB至45dB，7/16公/母头)

4.1-9.5连接器 (46dB - 50dB):

• 50FH-046-30-3 4.1-9.5 至 50FH-050-30-3 4.1-9.5 (46dB至50dB，4.1-9.5公/母头)

非标及混合连接器配置

可根据客户需求提供非标准及混合RF连接器配置，示例如下：

• 50FH-003-30-3 SMA F/F (SMA母头/母头)
• 50FH-006-30-3 TNC M/M (TNC公头/公头)
• 50FH-010-30-3 BNC M/SMA F (BNC公头/SMA母头)
• 50FH-010-30-3 BNC F/SMA F (BNC母头/SMA母头)
• 50FH-020-30-3 7/16 M/N F (7/16公头/N型母头)
