JFW Industries 50FH-XXX-50-3 50W DC-3GHz 同轴固定衰减器

产品概述

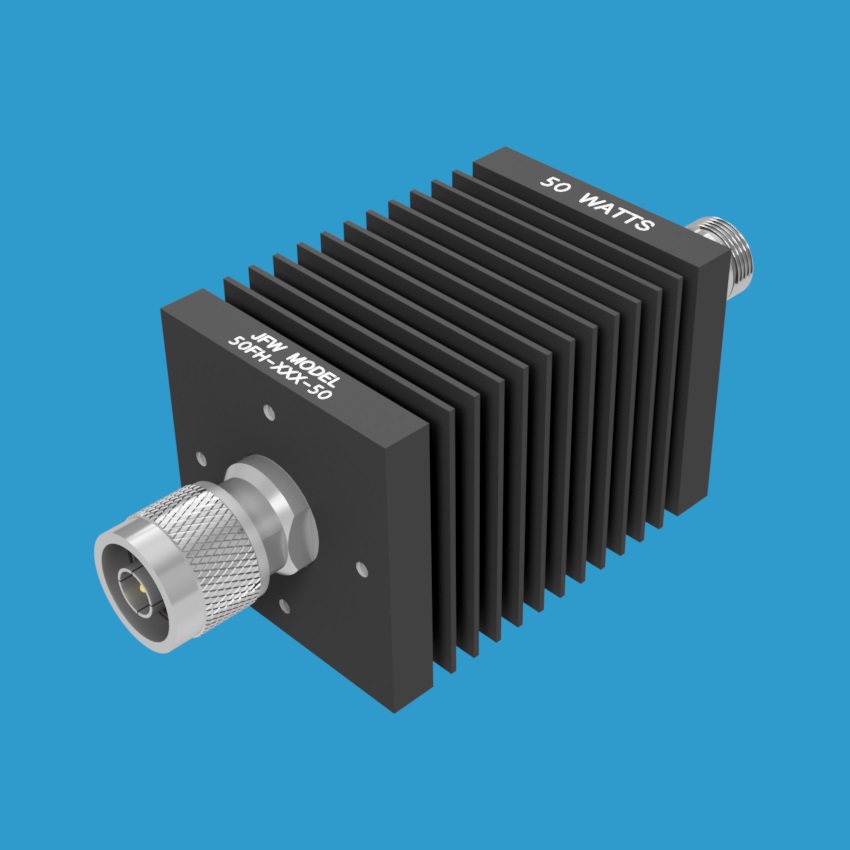

JFW Industries 推出的 50FH-XXX-50-3 是一款阻抗为50欧姆的同轴固定衰减器，最大射频输入功率达50W，工作频率范围覆盖 DC 至 3000MHz。该衰减器提供 1dB 至 50dB 的衰减量选择。其方形散热器两端及底部均设有安装孔，便于灵活安装。

核心参数

• 阻抗：50 Ohm
• 频率范围：DC - 3000 MHz
• 最大射频输入功率：50 Watts
• 衰减量范围：1 - 50 dB
• 散热器样式：方形（Square）
• 射频连接器：BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16

型号命名规则

对于 50FH-XXX-50-3 型号，请将“XXX”替换为所需的衰减量数值，并在末尾添加射频连接器类型，以生成完整的型号。

标准型号与连接器配置示例

• 1dB - 5dB (N型连接器)：50FH-001-50-3 N 至 50FH-005-50-3 N
• 6dB - 10dB (BNC连接器)：50FH-006-50-3 BNC 至 50FH-010-50-3 BNC
• 11dB - 20dB (TNC连接器)：50FH-011-50-3 TNC 至 50FH-020-50-3 TNC
• 21dB - 30dB (SMA连接器)：50FH-021-50-3 SMA 至 50FH-030-50-3 SMA
• 31dB - 40dB (4.3-10连接器)：50FH-031-50-3 4.3-10.0 至 50FH-040-50-3 4.3-10.0
• 41dB - 45dB (7/16连接器)：50FH-041-50-3 7/16 至 50FH-045-50-3 7/16
• 46dB - 50dB (4.1-9.5连接器)：50FH-046-50-3 4.1-9.5 至 50FH-050-50-3 4.1-9.5

注：以上示例默认包含公头/母头（male/female）配置。

非标与混合连接器配置

可根据需求提供非标准及混合射频连接器配置，示例如下：

• 50FH-003-50-3 SMA F/F (SMA 母头/母头)
• 50FH-006-50-3 TNC M/M (TNC 公头/公头)
• 50FH-010-50-3 BNC M/SMA F (BNC 公头/SMA 母头)
• 50FH-010-50-3 BNC F/SMA F (BNC 母头/SMA 母头)
• 50FH-020-50-3 7/16 M/N F (7/16 公头/N 母头)
