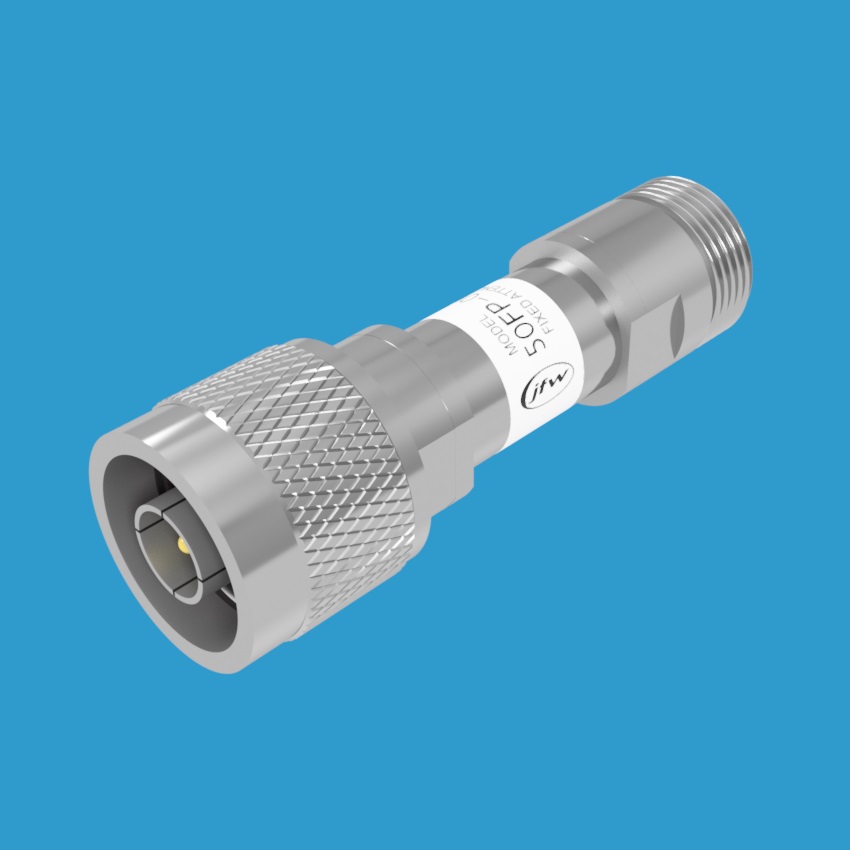

JFW Industries 50FP-XXX-H2 2W DC-2GHz 同轴固定衰减器

产品概述

JFW Industries 推出的 50FP-XXX-H2 是一款高性能的50欧姆同轴固定衰减器。该产品最大射频输入功率额定为 2W，工作频率范围覆盖 DC至2000MHz，可提供 1dB至65dB 的广泛衰减值选择，适用于各类射频和微波测试系统。

型号命名规则

对于 50FP-XXX-H2 型号，请将“XXX”替换为所需的衰减值（如001代表1dB），并在末尾添加射频连接器类型以生成完整的型号。

标准型号与连接器配置示例

以下为不同衰减值对应的标准连接器配置示例：

• 1dB - 10dB：配备 BNC 连接器（公/母），例如 50FP-001-H2 BNC 至 50FP-010-H2 BNC。
• 11dB - 20dB：配备 TNC 连接器（公/母），例如 50FP-011-H2 TNC 至 50FP-020-H2 TNC。
• 21dB - 30dB：配备 SMA 连接器（公/母），例如 50FP-021-H2 SMA 至 50FP-030-H2 SMA。
• 31dB - 40dB：配备 4.3-10.0 连接器（公/母），例如 50FP-031-H2 4.3-10.0 至 50FP-040-H2 4.3-10.0。
• 41dB - 50dB：配备 7/16 连接器（公/母），例如 50FP-041-H2 7/16 至 50FP-050-H2 7/16。
• 51dB - 60dB：配备 RP-TNC（反极性TNC）连接器（公/母），例如 50FP-051-H2 RPT 至 50FP-060-H2 RPT。
• 61dB - 65dB：配备 N 型连接器（公/母），例如 50FP-061-H2 N 至 50FP-065-H2 N。

非标与混合连接器定制

除标准配置外，我们还提供非标准和混合射频连接器配置的定制服务，以满足特殊应用需求。定制示例如下：

• 50FP-003-H2 SMA F/F（SMA 母头/母头）
• 50FP-006-H2 SMA M/M（SMA 公头/公头）
• 50FP-010-H2 BNC M/SMA F（BNC 公头/SMA 母头）
• 50FP-010-H2 BNC F/SMA F（BNC 母头/SMA 母头）
• 50FP-020-H2 7/16 M/N F（7/16 公头/N型 母头）

核心参数

• 阻抗：50 Ohm
• 频率范围：DC - 2000 MHz
• 最大射频输入功率：2 Watts
• 衰减值范围：1 - 65 dB
• 支持的射频连接器：BNC, N, RP-TNC, SMA, TNC, 7/16, 4.3/10.0
