JFW 50FP-XXX-H3 2W固定衰减器 DC-3GHz
品牌: JFW Industries
型号: 50FP-XXX-H3
JFW Industries 50FP-XXX-H3系列50欧姆同轴固定衰减器，**大射频输入功率2W，频率范围DC至3000MHz，提供1-30dB衰减值选择，支持BNC、N、SMA、TNC、7/16及4.3-10.0多种连接器类型。
产品详情
产品概述

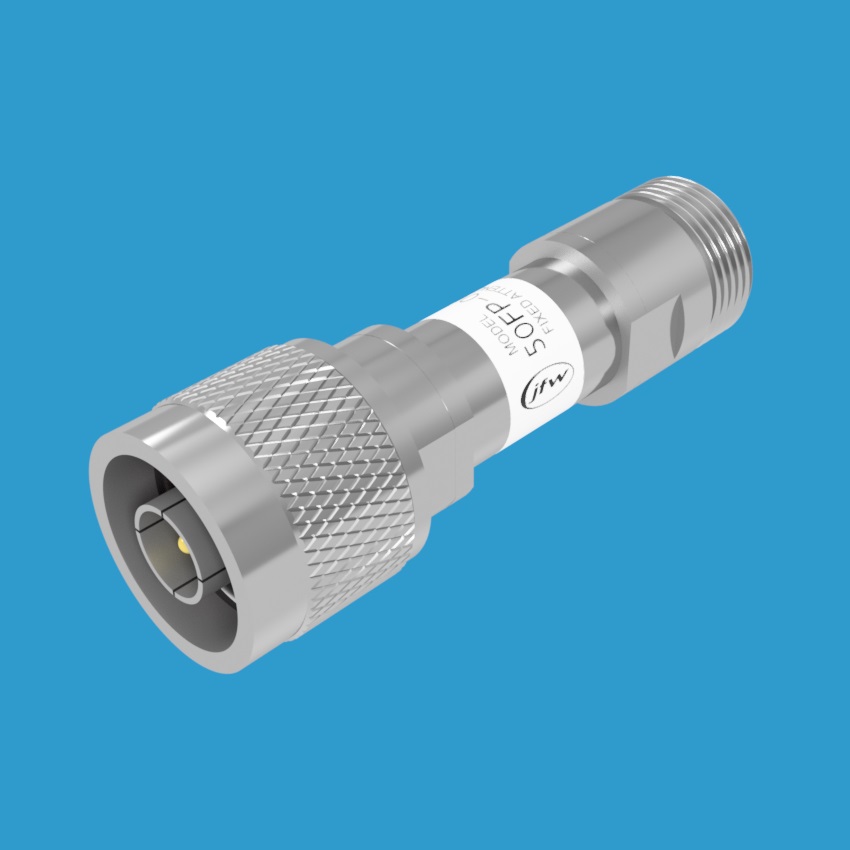

JFW Industries 推出的 50FP-XXX-H3 系列是一款50欧姆同轴固定衰减器，最大射频输入功率为2瓦，工作频率范围覆盖DC至3000MHz。该系列提供1dB至30dB的衰减值选择，适用于各种射频测试和信号调节应用场景。
型号命名规则
对于型号50FP-XXX-H3，将XXX替换为所需的衰减值（三位数字格式），并在末尾添加射频连接器类型以构成完整型号编号。
主要技术参数
- 阻抗：50欧姆
- 频率范围：DC-3000 MHz
- 最大射频输入功率：2瓦
- 衰减值范围：1-30 dB
- 射频连接器类型：BNC、N、SMA、TNC、7/16、4.3/10.0
标准型号示例
以下为各连接器类型对应的标准型号示例：
- BNC连接器：50FP-001-H3（1dB）、50FP-002-H3（2dB）、50FP-003-H3（3dB）、50FP-004-H3（4dB）、50FP-005-H3（5dB）
- N型连接器：50FP-006-H3（6dB）、50FP-007-H3（7dB）、50FP-008-H3（8dB）、50FP-009-H3（9dB）、50FP-010-H3（10dB）
- TNC连接器：50FP-011-H3（11dB）、50FP-012-H3（12dB）、50FP-013-H3（13dB）、50FP-014-H3（14dB）、50FP-015-H3（15dB）
- SMA连接器：50FP-016-H3（16dB）、50FP-017-H3（17dB）、50FP-018-H3（18dB）、50FP-019-H3（19dB）、50FP-020-H3（20dB）
- 7/16连接器：50FP-021-H3（21dB）、50FP-022-H3（22dB）、50FP-023-H3（23dB）、50FP-024-H3（24dB）、50FP-025-H3（25dB）
- 4.3-10.0连接器：50FP-026-H3（26dB）、50FP-027-H3（27dB）、50FP-028-H3（28dB）、50FP-029-H3（29dB）、50FP-030-H3（30dB）
定制配置
可根据客户需求提供非标准和混合射频连接器配置，示例如下：
- 50FP-003-H3 SMA F/F（SMA母头/母头）
- 50FP-006-H3 SMA M/M（SMA公头/公头）
- 50FP-010-H3 BNC M/SMA F（BNC公头/SMA母头）
- 50FP-010-H3 BNC F/SMA F（BNC母头/SMA母头）
- 50FP-020-H3 7/16 M/N F（7/16公头/N型母头）
