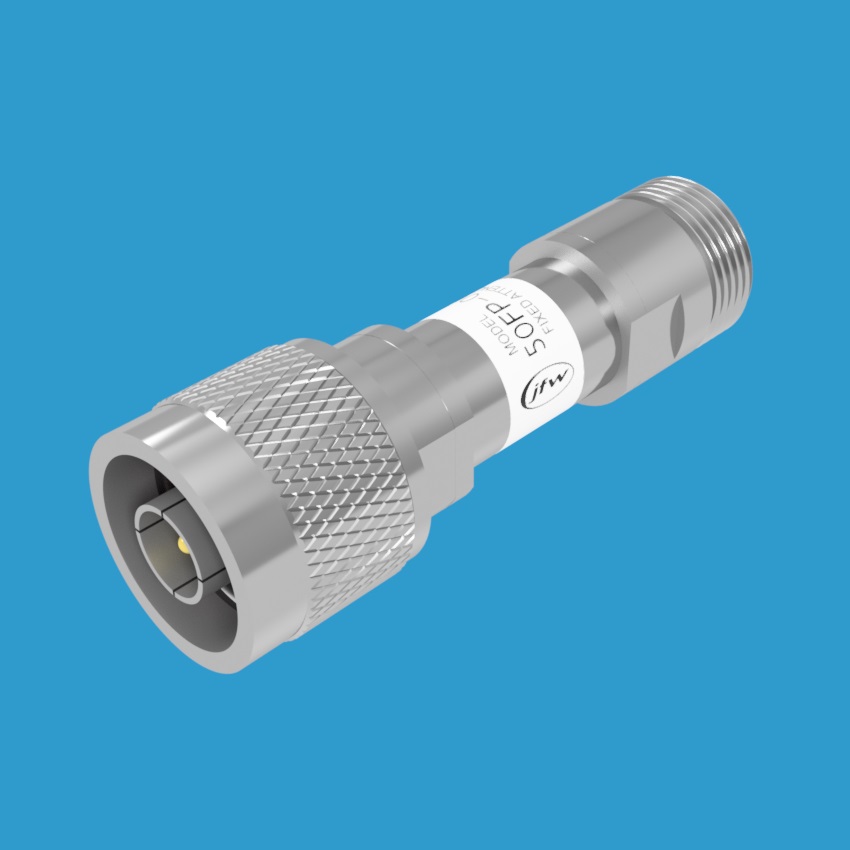

JFW 50FP-XXX-H6 2W同轴固定衰减器 (DC-6GHz)
品牌: JFW Industries
型号: 50FP-XXX-H6
JFW 50FP-XXX-H6是一款50欧姆同轴固定衰减器，工作频率覆盖DC至6GHz，**大射频输入功率达2W，提供1dB至20dB的衰减值，支持N、TNC、SMA及4.3-10.0等多种射频连接器配置。
产品详情
产品概述
JFW 50FP-XXX-H6 是一款高性能的50欧姆同轴固定衰减器，专为DC至6GHz频率范围设计。该器件最大射频输入功率额定为2W，提供从1dB到20dB的精确衰减值，广泛适用于各类射频和微波测试及通信系统。
型号命名规则
对于 50FP-XXX-H6 型号，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型以生成完整的型号代码。
标准配置示例
- 1dB - 5dB (N型连接器)：50FP-001-H6 N 至 50FP-005-H6 N（N型公头/母头）
- 6dB - 10dB (TNC连接器)：50FP-006-H6 TNC 至 50FP-010-H6 TNC（TNC型公头/母头）
- 11dB - 15dB (SMA连接器)：50FP-011-H6 SMA 至 50FP-015-H6 SMA（SMA型公头/母头）
- 16dB - 20dB (4.3-10.0连接器)：50FP-016-H6 4.3-10.0 至 50FP-020-H6 4.3-10.0（4.3-10.0型公头/母头）
定制与非标配置
本产品支持非标及混合射频连接器配置，可根据客户需求定制。示例如下：
- 50FP-003-H6 SMA F/F（SMA母头/母头）
- 50FP-006-H6 SMA M/M（SMA公头/公头）
- 50FP-010-H6 N M/SMA F（N型公头/SMA母头）
- 50FP-015-H6 N F/SMA F（N型母头/SMA母头）
- 50FP-020-H6 4.3-10.0 M/N F（4.3-10.0公头/N型母头）
核心规格参数
- 阻抗：50 Ohm
- 频率范围：DC - 6 GHz
- 最大射频输入功率：2 Watts
- 衰减值范围：1 dB - 20 dB
- 标准射频连接器：N, TNC, SMA, 4.3/10.0
