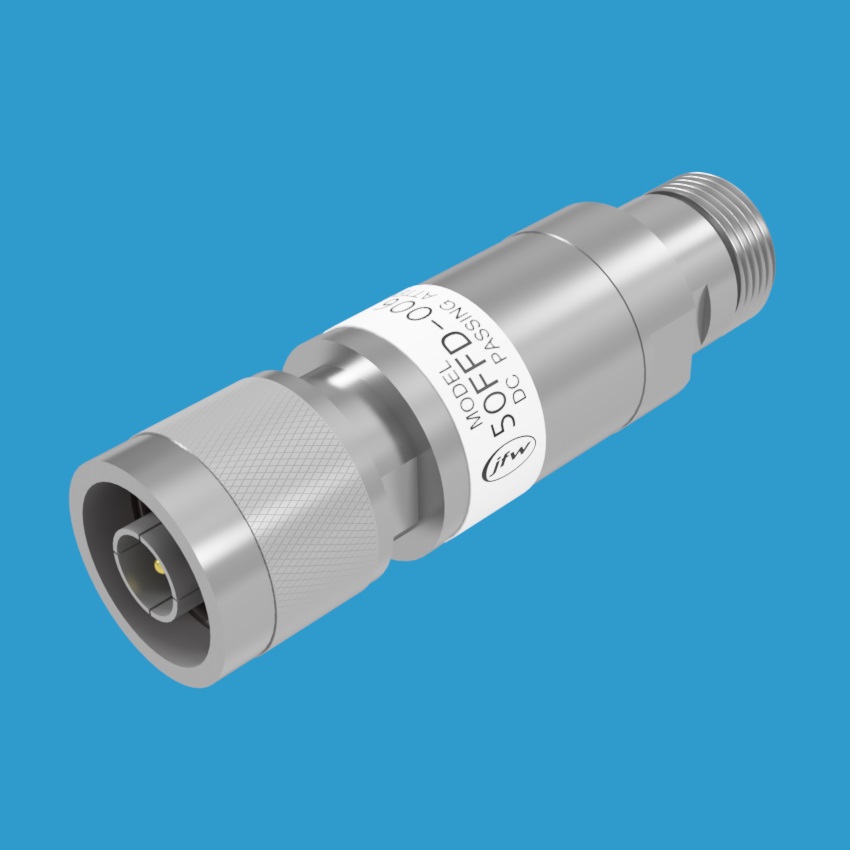

JFW Industries 50FFD-XXX 直流通过式同轴固定衰减器

产品概述

JFW Industries 50FFD-XXX 系列是一款直流通过式同轴固定衰减器，具有50欧姆阻抗特性。该衰减器仅对射频信号（600-1950 MHz）进行衰减，直流信号将无衰减通过。产品额定直流电流承载能力为4安培，射频输入功率为+21 dBm，可选衰减值范围为1 dB至30 dB。

主要技术参数

• 阻抗：50 Ohm
• 频率范围：600-1950 MHz
• 射频输入功率：+21 dBm
• 直流通过电流：4 Amps
• 衰减值范围：1-30 dB
• 射频连接器类型：BNC、N、SMA、TNC

型号命名规则

对于型号 50FFD-XXX，将 XXX 替换为所需的衰减值，并在末尾添加射频连接器类型以构成完整型号。

标准型号示例

• 50FFD-001 N（1 dB，N型公/母连接器）
• 50FFD-002 N（2 dB，N型公/母连接器）
• 50FFD-003 N（3 dB，N型公/母连接器）
• 50FFD-004 SMA（4 dB，SMA公/母连接器）
• 50FFD-005 SMA（5 dB，SMA公/母连接器）
• 50FFD-006 SMA（6 dB，SMA公/母连接器）
• 50FFD-007 SMA（7 dB，SMA公/母连接器）
• 50FFD-008 SMA（8 dB，SMA公/母连接器）
• 50FFD-009 TNC（9 dB，TNC公/母连接器）
• 50FFD-010 TNC（10 dB，TNC公/母连接器）
• 50FFD-015 TNC（15 dB，TNC公/母连接器）
• 50FFD-020 BNC（20 dB，BNC公/母连接器）
• 50FFD-025 BNC（25 dB，BNC公/母连接器）
• 50FFD-030 BNC（30 dB，BNC公/母连接器）

非标及混合连接器配置

可根据需求提供非标准或混合射频连接器配置，示例如下：

• 50FFD-030 TNC F/F（TNC母/母连接器）
• 50FFD-030 BNC M/M（BNC公/公连接器）
• 50FFD-030 N M/SMA F（N型公/SMA母连接器）

应用领域

该系列直流通过式衰减器广泛应用于射频测试系统、通信基站、信号分配网络以及需要在传输射频信号的同时保持直流供电通路的各类场景中，是射频工程师进行系统调试与信号校准的理想选择。
