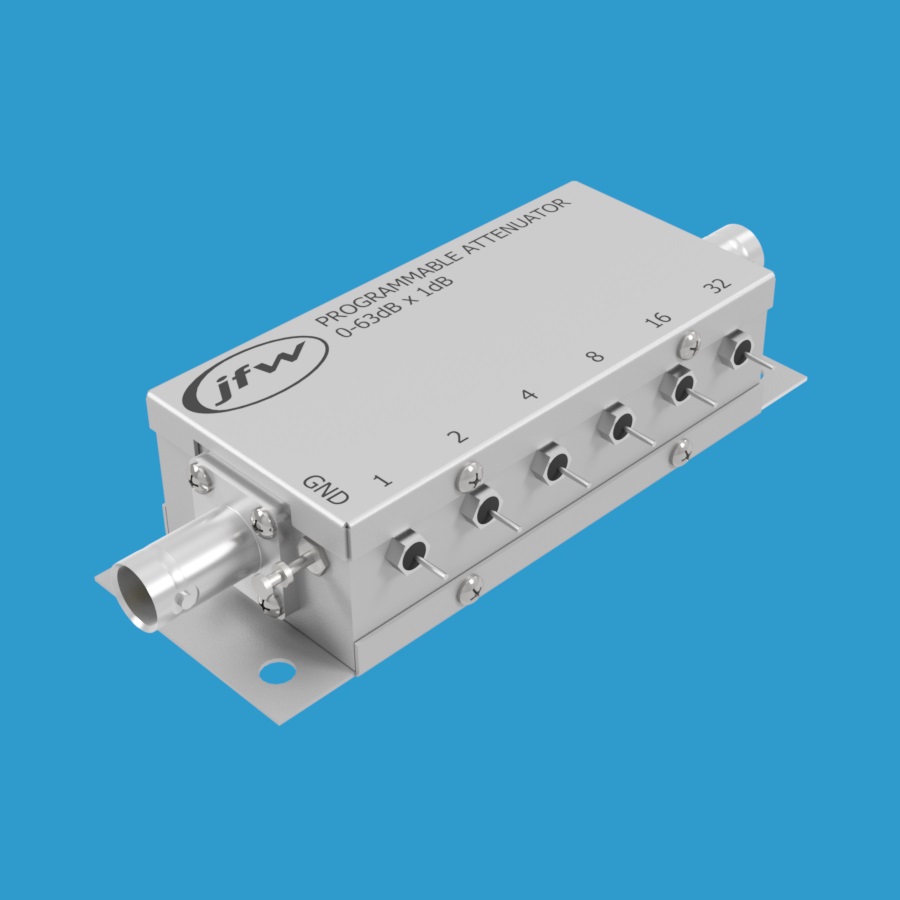

JFW 75P-022 可编程衰减器 DC-1000 MHz 0-63dB
品牌: JFW Industries
型号: 75P-022
JFW 75P-022是一款75欧姆继电器可编程衰减器，衰减范围0至63dB，步进1dB，工作频率DC至1000 MHz，额定射频输入功率1瓦，采用+12Vdc控制，提供BNC、F型及N型连接器可选。
产品详情
产品概述
JFW Model 75P-022 是一款75欧姆继电器可编程衰减器，衰减范围为0至63dB，步进精度为1dB。该器件工作频率覆盖DC至1000 MHz，额定射频输入功率为1瓦。该步进衰减器提供75欧姆BNC、F型或N型母头同轴射频连接器可选。
衰减器内部设有六个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB和32dB，通过组合不同步进可实现0至63dB范围内的任意1dB步进衰减值。
控制方式
该衰减器采用+12Vdc控制电压，每个衰减步进均配有对应的焊接馈通端子用于施加控制电压。向焊接馈通端子施加+12Vdc即可激活该步进的衰减功能。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设置）。
当焊接馈通端子处于开路（或接地）状态时，该步进衰减将关闭。可同时激活多个步进以设置组合衰减值。例如：设置5dB衰减时，需同时激活1dB和4dB控制线；设置15dB衰减时，需同时激活1dB、2dB、4dB和8dB控制线。若需将衰减器设置为插入损耗状态（即0dB），则所有控制线必须关闭（接地或开路）。
主要特性
- 阻抗：75欧姆
- 衰减范围：0至63dB
- 步进精度：1dB
- 频率范围：DC至1000 MHz
- 切换速度：6毫秒
- 射频输入功率：1瓦
- 控制电压：+12Vdc
- 射频连接器：BNC、F型、N型（75欧姆母头同轴）
- 衰减步进：1dB、2dB、4dB、8dB、16dB、32dB（六个独立控制）
- 故障安全设计：默认直通（0dB）
