JFW 75P-033 可编程继电器衰减器

产品概述

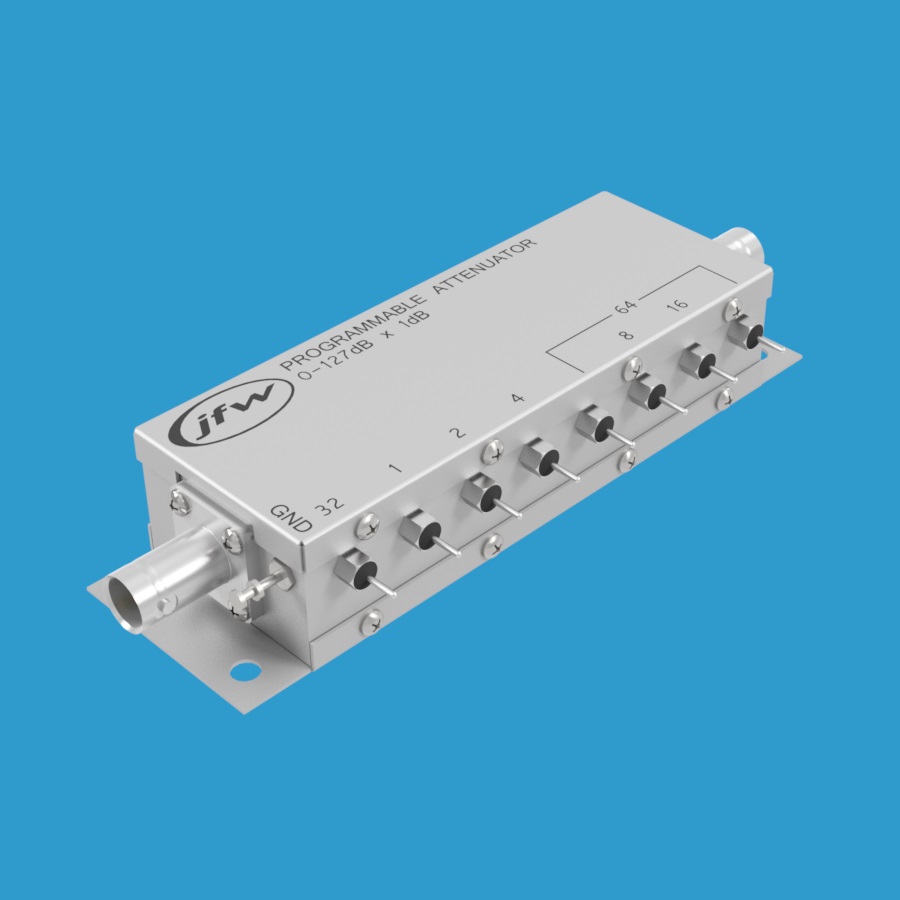

JFW Model 75P-033是一款75欧姆继电器可编程衰减器，衰减范围为0至127dB，步进精度为1dB。工作频率覆盖DC-1000 MHz，额定射频输入功率为1瓦。该步进衰减器可选配75欧姆BNC、F或N型母头同轴射频连接器。衰减器内部设有七个独立可控的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和64dB。

+12Vdc控制方式

每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可激活对应步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径状态（即0dB设置）。当焊接馈通端子处于开路（或接地）状态时，对应步进的衰减功能将关闭。可同时激活多个步进以设置组合衰减值。例如，要设置5dB衰减，需同时激活1dB和4dB控制线；要设置15dB衰减，需同时激活1dB、2dB、4dB和8dB控制线。若要将衰减器设置为插入损耗状态（即0dB），则所有控制线必须处于关闭状态（即接地或开路）。

主要技术参数

• 型号：75P-033
• 类型：继电器可编程衰减器
• 阻抗：75欧姆
• 总衰减范围：0至127dB
• 步进精度：1dB
• 频率范围：DC-1000 MHz
• 切换速度：6毫秒
• 射频输入功率：1瓦
• 控制电压：+12 Vdc
• 射频连接器：BNC、F、N型
