JFW Industries 75P-089 可编程继电器衰减器

产品概述

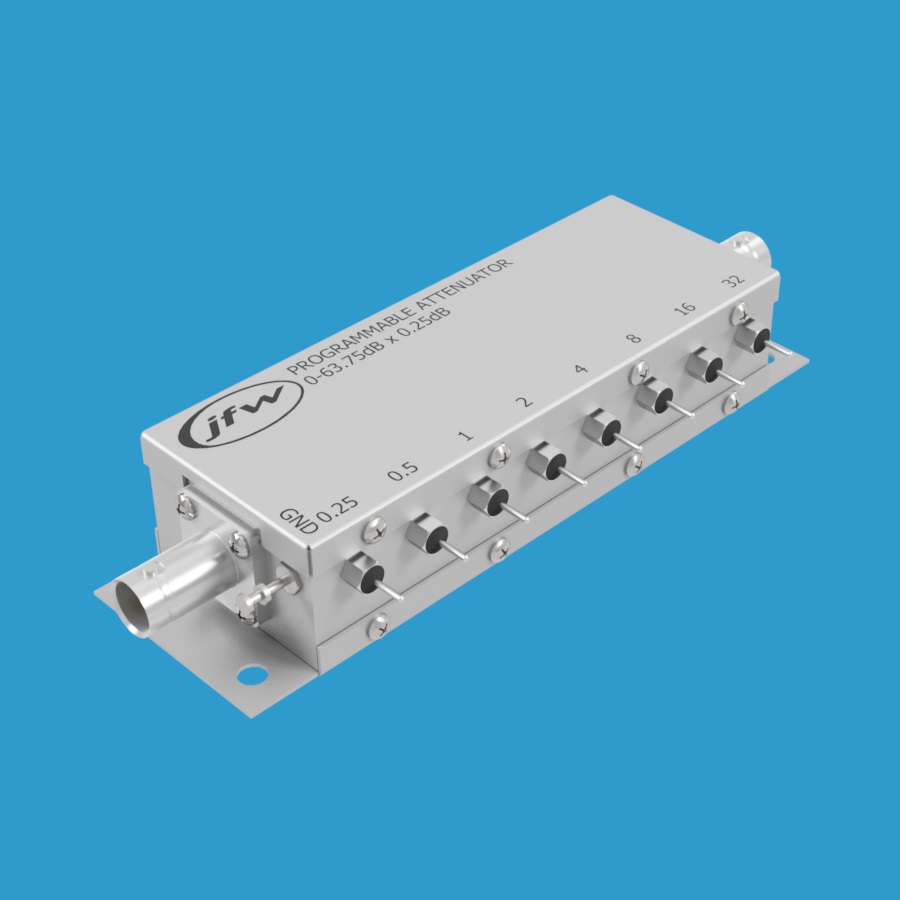

JFW Model 75P-089 是一款75欧姆继电器可编程衰减器，衰减范围为0至63.75dB，步进精度为0.25dB。该器件工作频率覆盖DC-500 MHz，额定射频输入功率为1瓦。此步进衰减器可选配75欧姆BNC、F或N型母头同轴射频连接器。衰减器内部设有八个独立控制的衰减步进：0.25dB、0.5dB、1dB、2dB、4dB、8dB、16dB和32dB。

关键技术参数

• 阻抗：75 Ohm
• 总衰减量：63.75 dB
• 步进精度：0.25 dB
• 频率范围：DC-500 MHz
• 切换速度：6 mS
• 射频输入功率：1 Watt
• 控制电压：+12 Vdc
• 射频连接器：BNC、F、N型可选

+12Vdc控制方式

每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径状态（即0dB设置）。当焊接馈通端子处于开路（或接地）状态时，该步进的衰减功能关闭。可同时激活多个步进以设置组合衰减值。

衰减组合示例

• 设置5.5dB衰减：需同时激活0.5dB、1dB和4dB控制线
• 设置15dB衰减：需同时激活1dB、2dB、4dB和8dB控制线
• 设置0dB（插入损耗状态）：所有控制线必须关闭（即接地或开路）
