JFW 75P-093 可编程继电器衰减器 DC-1000MHz 0-110dB
品牌: JFW Industries
型号: 75P-093
JFW 75P-093 是一款75欧姆继电器可编程衰减器，衰减范围0至110dB，步进10dB，工作频率DC-1000 MHz，支持+12Vdc控制电压，额定射频输入功率1瓦，提供BNC、F及N型同轴连接器选项。
产品详情
产品概述

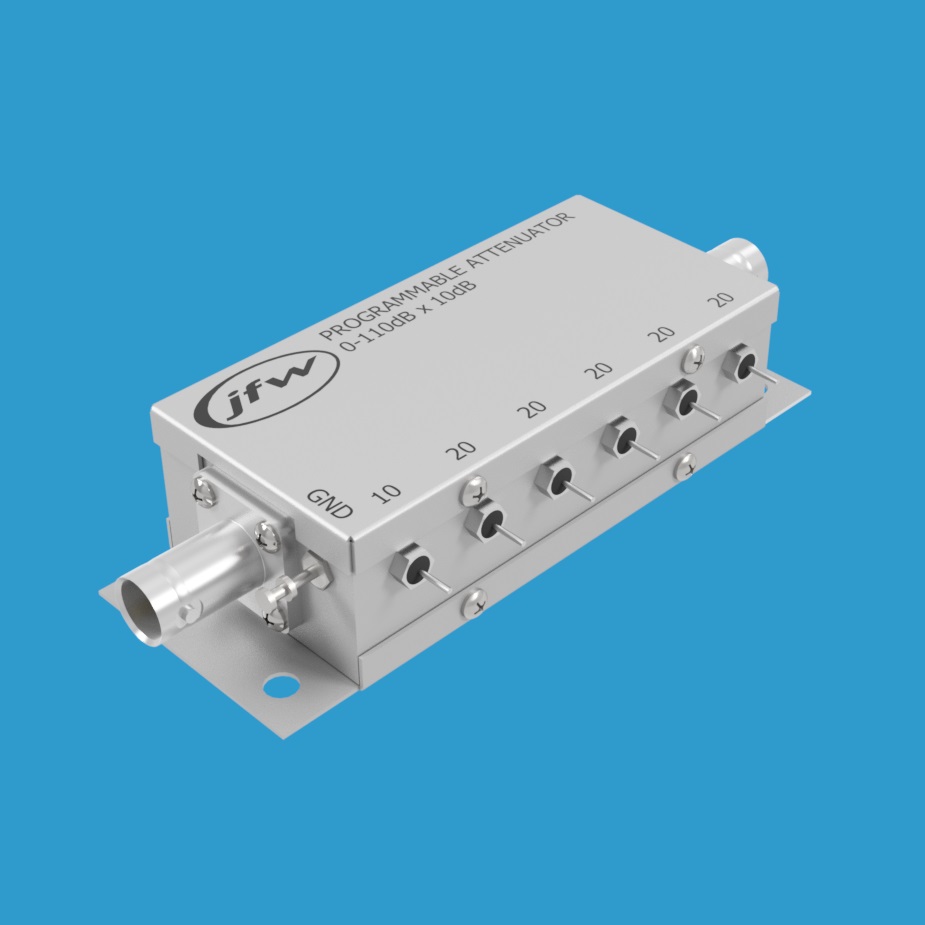

JFW 75P-093 是一款75欧姆继电器可编程衰减器，衰减范围为0至110dB，步进为10dB。该器件工作频率覆盖DC至1000 MHz，额定射频输入功率为1瓦。此步进衰减器提供75欧姆BNC、F型或N型母头同轴射频连接器，适用于多种射频测试与系统集成应用。
衰减步进结构
该衰减器具有六个独立控制的衰减步进，分别为：10dB、20dB、20dB、20dB、20dB 和 20dB。通过组合激活不同的步进，可以实现0至110dB范围内的多种衰减值设定。
控制方式
+12Vdc 控制
每个衰减步进对应一个独立的焊接馈通接口，用于施加控制电压。向焊接馈通接口施加+12Vdc将激活该步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设定）。当焊接馈通接口处于开路或接地状态时，该步进衰减关闭。可同时激活多个步进以设定组合衰减值。
- 设定50dB衰减时，需同时激活10dB/20dB/20dB控制线路
- 设定60dB衰减时，需同时激活20dB/20dB/20dB控制线路
- 设定0dB（插入损耗状态）时，所有控制线路须关闭（即接地或开路）
技术规格
- 型号：75P-093
- 品牌：JFW Industries
- 类型：继电器可编程衰减器
- 阻抗：75 Ohm
- 总衰减范围：0 - 110 dB
- 衰减步进：10 dB
- 频率范围：DC - 1000 MHz
- 开关速度：6 mS
- 射频输入功率：1 Watt
- 控制电压：+12 Vdc
- 射频连接器：BNC、F型、N型（75欧姆母头同轴）
