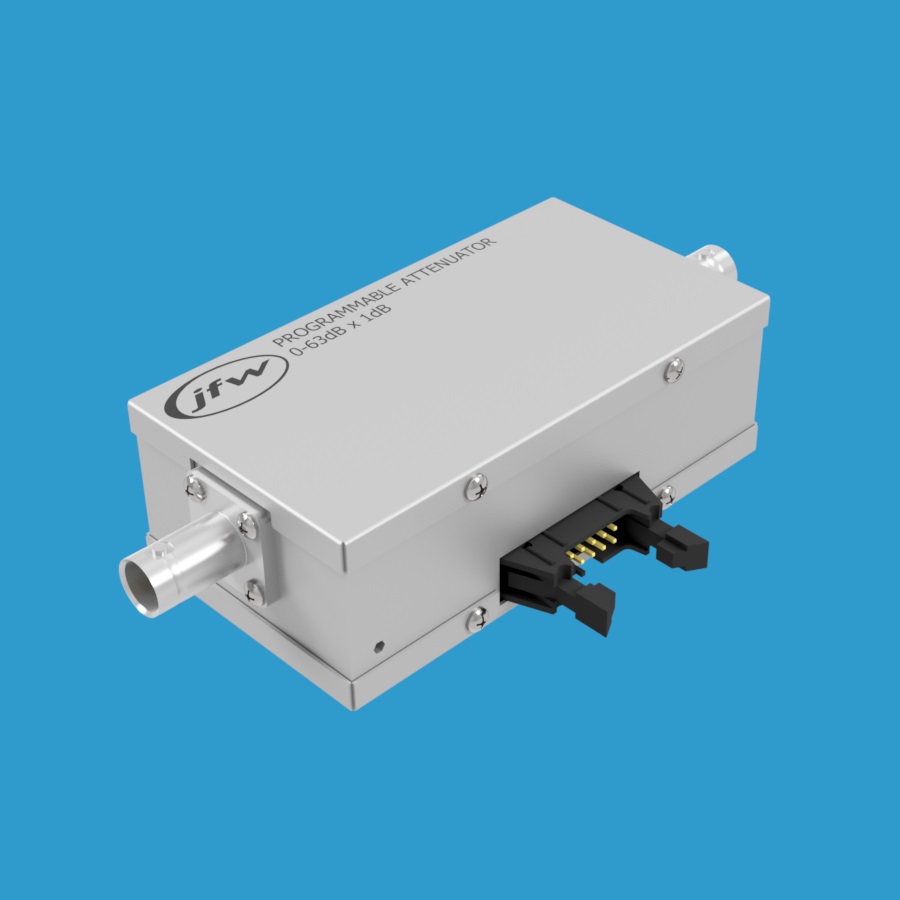

JFW Industries 75P-119 可编程继电器衰减器
品牌: JFW Industries
型号: 75P-119
JFW 75P-119是一款75欧姆可编程继电器衰减器，频率范围DC-1000 MHz，衰减范围0-63 dB，步进1 dB，支持TTL控制，额定RF输入功率1瓦，提供BNC和F型同轴连接器。
产品详情
产品概述
JFW 75P-119 是一款75欧姆可编程继电器衰减器，衰减范围为0至63 dB，步进精度为1 dB。该器件工作频率范围为DC-1000 MHz，额定RF输入功率为1瓦。该步进衰减器提供75欧姆BNC或F型母头同轴RF连接器可选。
衰减步进配置
该衰减器具有六个独立控制的衰减步进：
- 1 dB
- 2 dB
- 4 dB
- 8 dB
- 16 dB
- 32 dB
通过组合不同的步进，可实现0至63 dB范围内任意1 dB整数倍的衰减值。
TTL控制方式
每个衰减步进对应一条独立的TTL控制线，共六条TTL控制线。控制逻辑如下：
- TTL高电平：开启对应的衰减步进
- TTL低电平：关闭对应的衰减步进
可同时使用多条控制线来设定组合衰减值。例如：
- 激活7 dB设定：需将1 dB、2 dB、4 dB控制线同时设为TTL高电平
- 激活17 dB设定：需将1 dB、16 dB控制线同时设为TTL高电平
- 设定为插入损耗状态（即0 dB）：所有控制线均需设为TTL低电平
主要技术参数
- 型号：75P-119
- 类型：继电器可编程衰减器
- 阻抗：75欧姆
- 总衰减范围：0-63 dB
- 衰减步进：1 dB
- 频率范围：DC-1000 MHz
- 开关速度：6 mS
- RF输入功率：1瓦
- 控制方式：TTL
- RF连接器：BNC、F型
