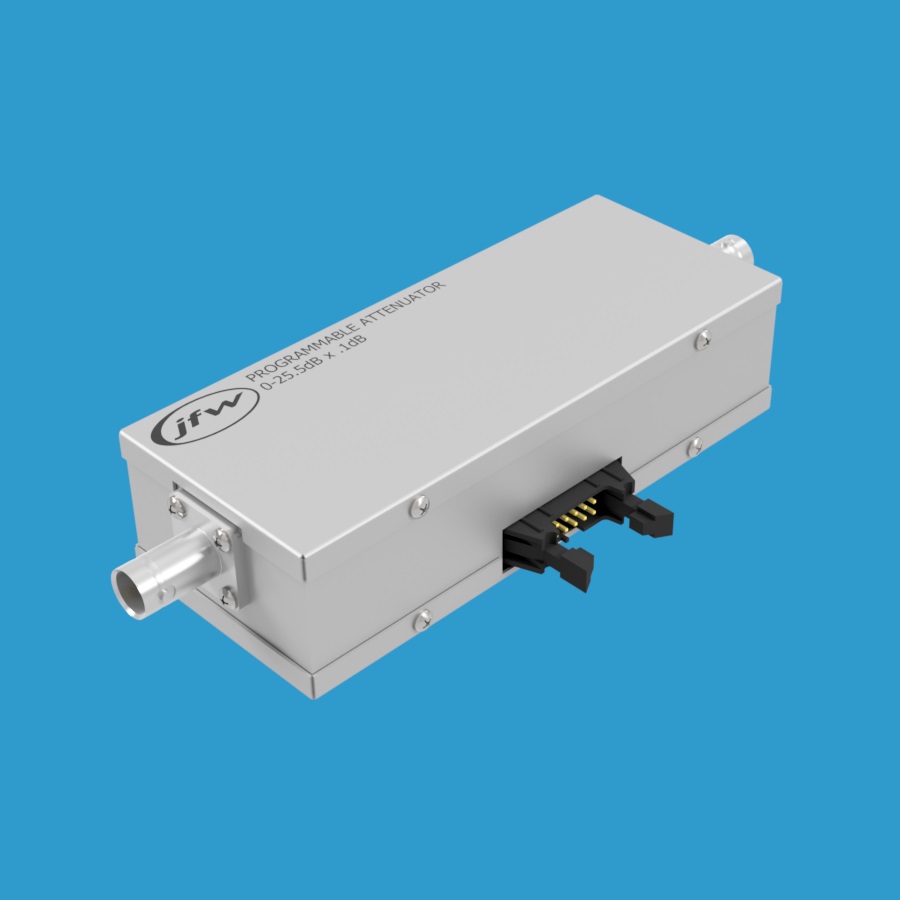

JFW Industries 75P-135 75欧姆可编程继电器衰减器
品牌: JFW Industries
型号: 75P-135
JFW Industries 75P-135是一款75欧姆可编程继电器衰减器，衰减范围0至25.5dB，步进0.1dB，工作频率DC-1000 MHz，支持TTL控制，射频输入功率0.5W，提供BNC、F、N、TNC多种连接器选项。
产品详情
产品概述
JFW Industries 75P-135 是一款75欧姆继电器型可编程衰减器，衰减范围为0至25.5dB，步进精度为0.1dB。工作频率覆盖DC至1000 MHz，额定射频输入功率为0.5W。该步进衰减器可选配75欧姆BNC、F、N或TNC同轴射频连接器。
衰减步进
该衰减器具有八个独立控制的步进：
- 0.1dB
- 0.2dB
- 0.4dB
- 0.8dB
- 1.6dB
- 3.2dB
- 6.4dB
- 12.8dB
TTL控制方式
每个衰减步进对应一条独立的TTL控制线，本型号共有八条TTL控制线。TTL高电平开启对应衰减步进，TTL低电平关闭对应衰减步进。可同时使用多条控制线来设置组合衰减值。
- 激活0.7dB设置时，需将0.1dB/0.2dB/0.4dB控制线全部设为TTL高电平。
- 激活2.4dB设置时，需将0.8dB/1.6dB控制线设为TTL高电平。
- 将衰减器设置为插入损耗状态（即0dB设置）时，所有控制线需设为TTL低电平。
关键参数
- 型号：75P-135
- 类型：继电器型可编程衰减器
- 阻抗：75 Ohm
- 总衰减量：25.5 dB
- 步进精度：0.1 dB
- 频率范围：DC-1000 MHz
- 切换速度：10 mS
- 射频输入功率：0.5 Watts
- 控制方式：TTL
- 射频连接器：BNC, F, N, TNC
