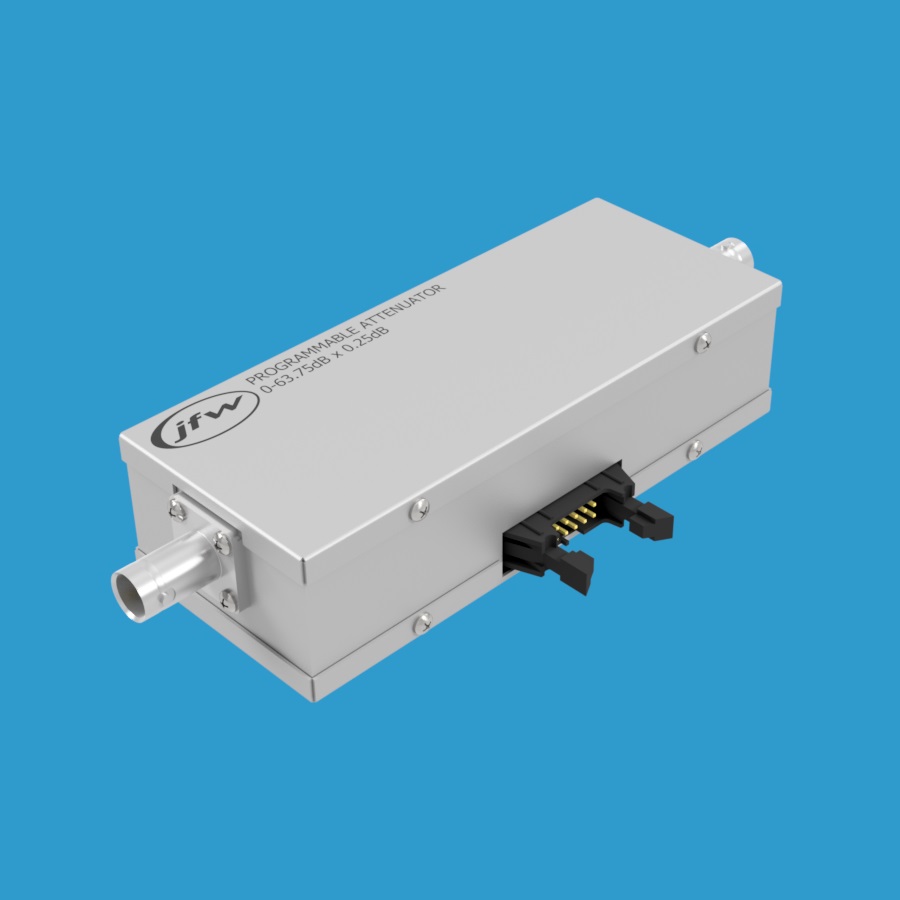

JFW 75P-154 继电器可编程衰减器
品牌: JFW Industries
型号: 75P-154
JFW 75P-154 是一款75欧姆继电器可编程衰减器，衰减范围0至63.75dB，步进精度0.25dB，工作频率DC-1000 MHz，支持TTL控制，提供BNC、F、N、TNC连接器可选。
产品详情
产品概述
JFW Industries 75P-154 是一款75欧姆继电器可编程衰减器，衰减范围为0至63.75dB，步进精度为0.25dB。该衰减器工作频率覆盖DC至1000 MHz，额定射频输入功率为0.5瓦。提供75欧姆BNC、F、N或TNC同轴射频连接器可选。
衰减步进
该步进衰减器具有八个独立控制的衰减步进：
- 0.25dB
- 0.5dB
- 1dB
- 2dB
- 4dB
- 8dB
- 16dB
- 32dB
TTL控制方式
每个衰减步进对应一条独立的TTL控制线，共八条TTL控制线。TTL高电平将开启对应的衰减步进，TTL低电平将关闭对应的衰减步进。可同时使用多条控制线来设定组合衰减值。
示例说明：
- 激活7.25dB设置：需将0.25dB/1dB/2dB/4dB控制线全部设为TTL高电平
- 激活20dB设置：需将4dB/16dB控制线设为TTL高电平
- 设为插入损耗状态（即0dB设置）：所有控制线必须设为TTL低电平
关键参数
- 型号：75P-154
- 类型：继电器可编程衰减器
- 阻抗：75 Ohm
- 总衰减量：63.75 dB
- 步进精度：0.25 dB
- 频率范围：DC-1000 MHz
- 切换速度：10 mS
- 射频输入功率：0.5 Watts
- 控制方式：TTL
- 射频连接器：BNC, F, N, TNC
