JFW Industries 75P-155 继电器可编程衰减器

产品概述

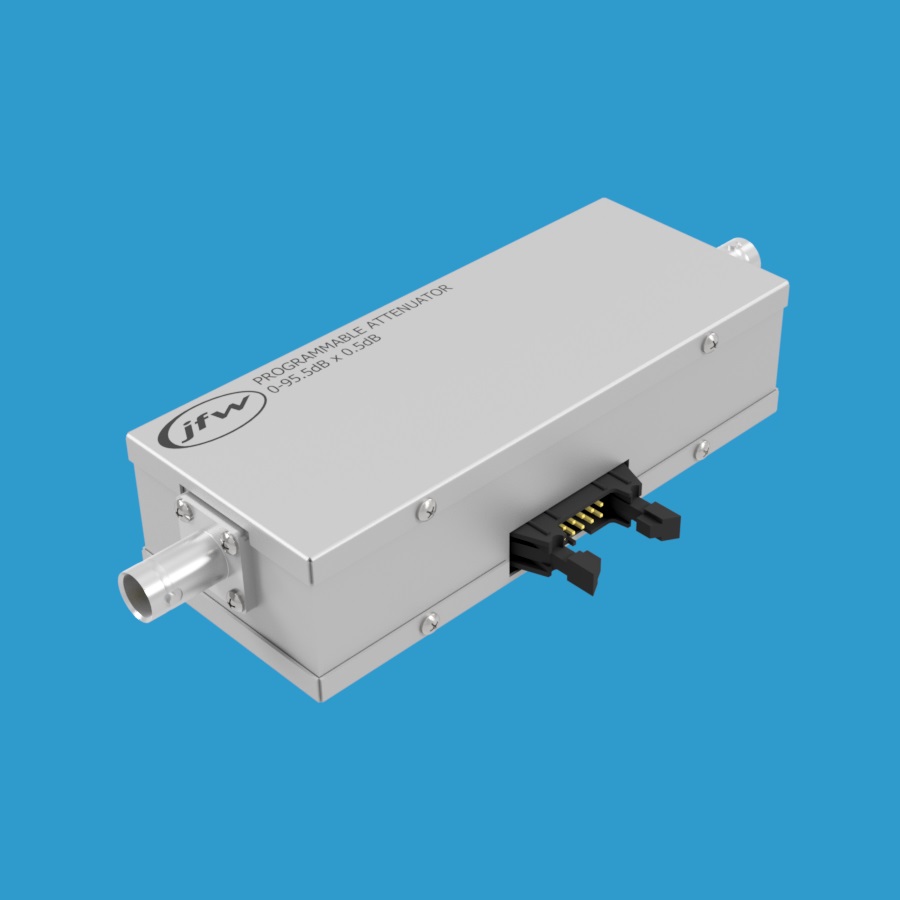

JFW Industries 推出的 75P-155 是一款75欧姆继电器可编程衰减器，衰减范围为0至95.5dB，步进为0.5dB。该设备工作频率覆盖直流至1000 MHz，额定射频输入功率为0.5瓦。此步进衰减器提供75欧姆的BNC、F、N或TNC同轴射频连接器可选。衰减器具备八个独立控制的衰减步进：0.5dB、1dB、2dB、4dB、8dB、16dB、32dB和32dB。

核心参数

• 型号：75P-155
• 类型：继电器可编程衰减器
• 阻抗：75欧姆
• 频率范围：DC-1000 MHz
• 总衰减量：95.5 dB
• 衰减步进：0.5 dB
• 切换速度：10 ms
• 射频输入功率：0.5 W
• 控制方式：TTL
• 射频连接器：BNC, F, N, TNC

TTL控制说明

每个衰减步进都对应一条TTL控制线，该型号共配备八条TTL控制线（具体控制引脚定义请参考外形图纸）。

• TTL高电平：开启对应的衰减步进。
• TTL低电平：关闭对应的衰减步进。

通过同时使用多条控制线，可以设置组合衰减值。例如：

• 要激活 7.5dB 设置，必须将0.5dB、1dB、2dB和4dB控制线全部设为TTL高电平。
• 要激活 20dB 设置，必须将4dB和16dB控制线设为TTL高电平。
• 要将衰减器设置为插入损耗状态（即 0dB 设置），必须将所有控制线设为TTL低电平。
