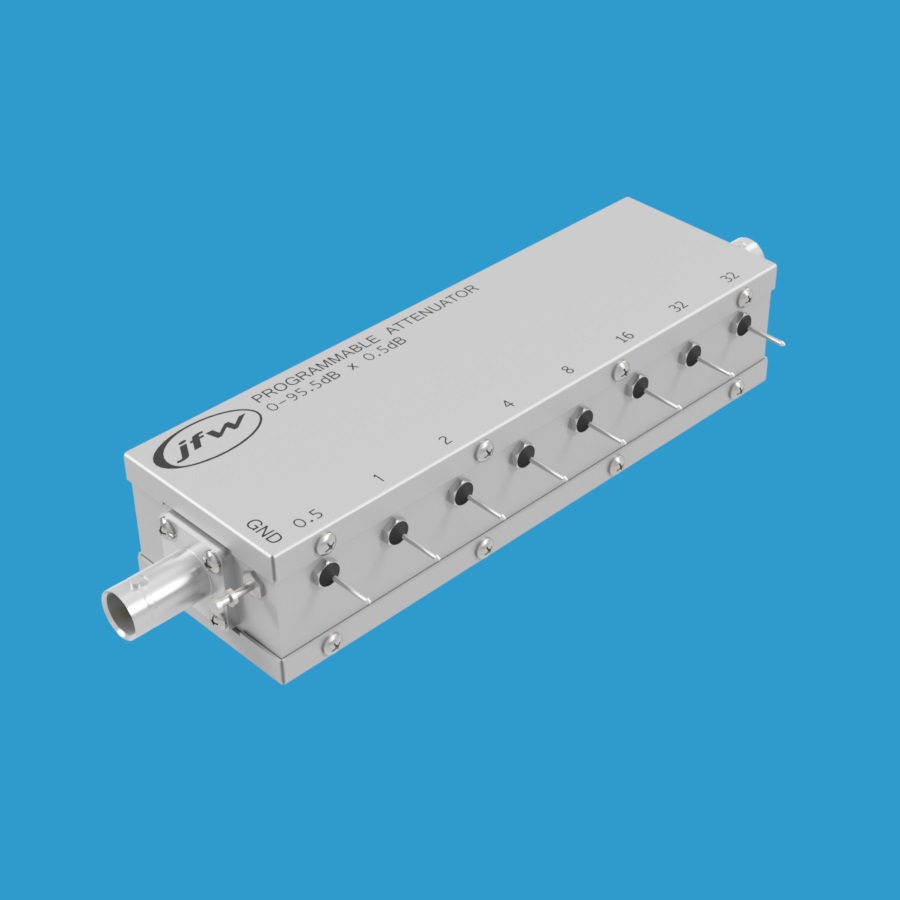

JFW Industries 75P-157 继电器可编程衰减器 DC-1000MHz

产品概述

JFW Industries 75P-157是一款75欧姆继电器可编程衰减器，衰减范围为0至95.5dB，步进精度为0.5dB。工作频率覆盖DC至1000MHz，额定射频输入功率为0.5W。该步进衰减器可选配75欧姆BNC、F、N或TNC同轴射频连接器。

衰减步进

该衰减器具有八个独立控制的衰减步进：

• 0.5dB
• 1dB
• 2dB
• 4dB
• 8dB
• 16dB
• 32dB
• 32dB

控制方式（+12Vdc控制）

每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc即可开启该步进的衰减功能。内部继电器具有故障安全设计，默认导通路径（即0dB设置）。焊接馈通端子处于开路（或接地）状态时，该步进衰减关闭。可同时激活多个步进以设置组合衰减值。例如：设置7dB衰减时，需同时激活1dB、2dB和4dB控制线；设置48dB衰减时，需同时激活16dB和32dB控制线；设置插入损耗状态（即0dB）时，所有控制线需关闭（接地或开路）。

主要技术参数

• 型号：75P-157
• 类型：继电器可编程衰减器
• 阻抗：75 Ohm
• 衰减范围：0 - 95.5 dB
• 步进精度：0.5 dB
• 频率范围：DC - 1000 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC, F, N, TNC（75 Ohm）
