JFW Industries 75P-163 可编程继电器衰减器 DC-1000 MHz

产品概述

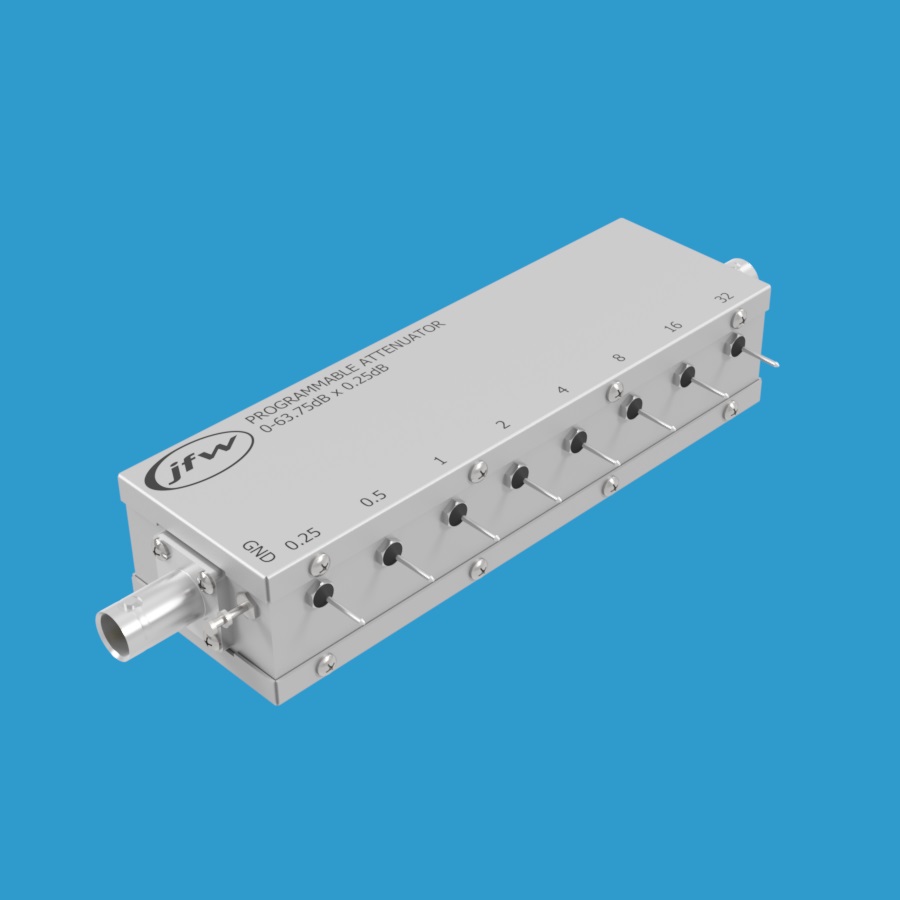

JFW Industries 型号 75P-163 是一款 75欧姆继电器可编程衰减器，衰减范围为 0 至 63.75dB，步进精度为 0.25dB。工作频率范围为 DC-1000 MHz，额定射频输入功率为 0.5 瓦。该步进衰减器可选配 75 欧姆 BNC、F、N 或 TNC 同轴射频连接器。

衰减步进控制

该衰减器具有八个独立控制的衰减步进：

• 0.25dB
• 0.5dB
• 1dB
• 2dB
• 4dB
• 8dB
• 16dB
• 32dB

通过同时激活多个步进可设置组合衰减值。例如，设置 7.25dB 衰减时需同时激活 0.25dB、1dB、2dB、4dB 控制线；设置 48dB 衰减时需激活 16dB 和 32dB 控制线。将所有控制线关闭（即接地或开路）可将衰减器设置为插入损耗状态（即 0dB 设置）。

+12Vdc 控制方式

每个衰减步进都有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加 +12Vdc 将开启该步进的衰减功能。内部继电器在失效时自动回到直通路径状态（即失效安全至 0dB 设置）。焊接馈通端子上的开路（或接地）将关闭该步进的衰减功能。

技术规格

• 类型：继电器可编程衰减器
• 阻抗：75 欧姆
• 总衰减量：63.75 dB
• 衰减步进：0.25 dB
• 频率范围：DC - 1000 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC、F、N、TNC
