JFW Industries 75P-180 可编程继电器衰减器

产品概述

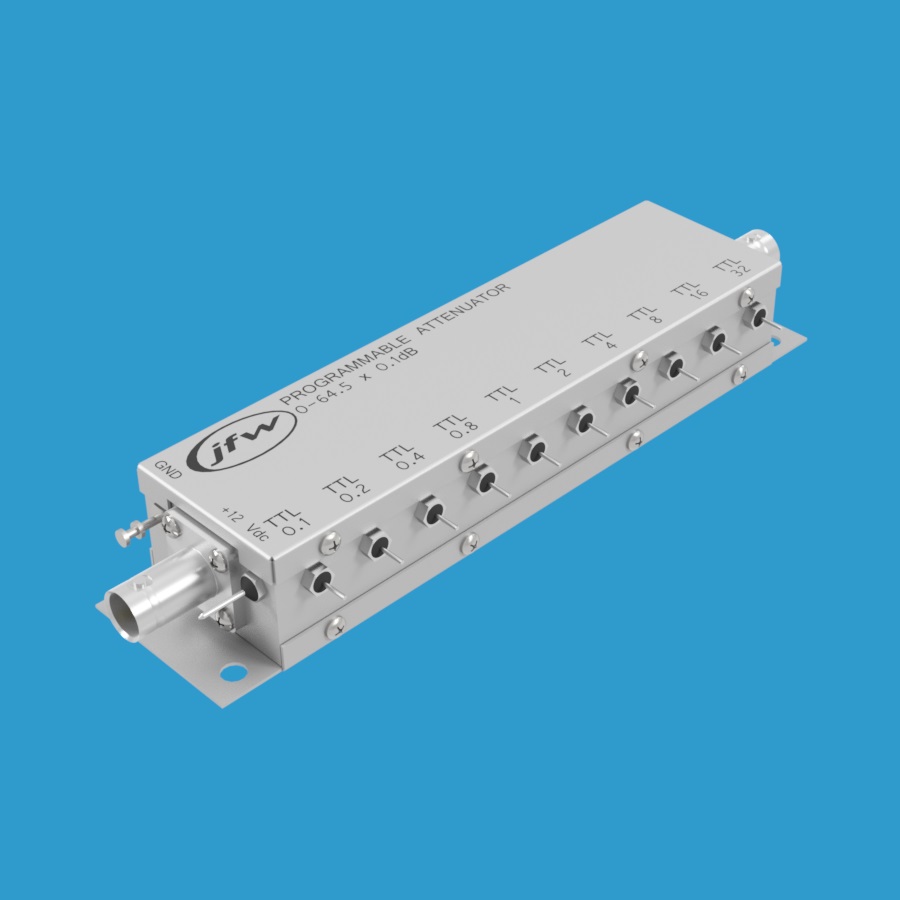

JFW Industries 75P-180是一款75欧姆继电器可编程衰减器，衰减范围为0至64.5dB，步进精度为0.1dB。该器件工作频率覆盖DC至1000 MHz，额定射频输入功率为0.5W。此步进衰减器可选配75欧姆BNC、F、N或TNC同轴射频连接器。衰减器内置十个独立控制的衰减档位：0.1dB、0.2dB、0.4dB、0.8dB、1dB、2dB、4dB、8dB、16dB和32dB。

主要技术参数

• 型号：75P-180
• 品牌：JFW Industries
• 类型：继电器可编程衰减器
• 阻抗：75 Ohm
• 总衰减量：64.5 dB
• 步进精度：0.1 dB
• 频率范围：DC-1000 MHz
• 切换速度：10 mS
• 射频输入功率：0.5 Watts
• 控制方式：TTL
• 射频连接器：BNC, F, N, TNC

TTL控制说明

每个衰减档位对应一条TTL控制线，该型号共配备十条TTL控制线。TTL高电平将开启对应的衰减档位，TTL低电平将关闭对应的衰减档位。可同时使用多条控制线来设定组合衰减值。例如：要激活7.1dB设置，需将0.1dB、1dB、2dB、4dB控制线全部设为TTL高电平；要激活48dB设置，需将16dB和32dB控制线设为TTL高电平；要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须设为TTL低电平。
