JFW 75P-186 可编程衰减器

产品概述

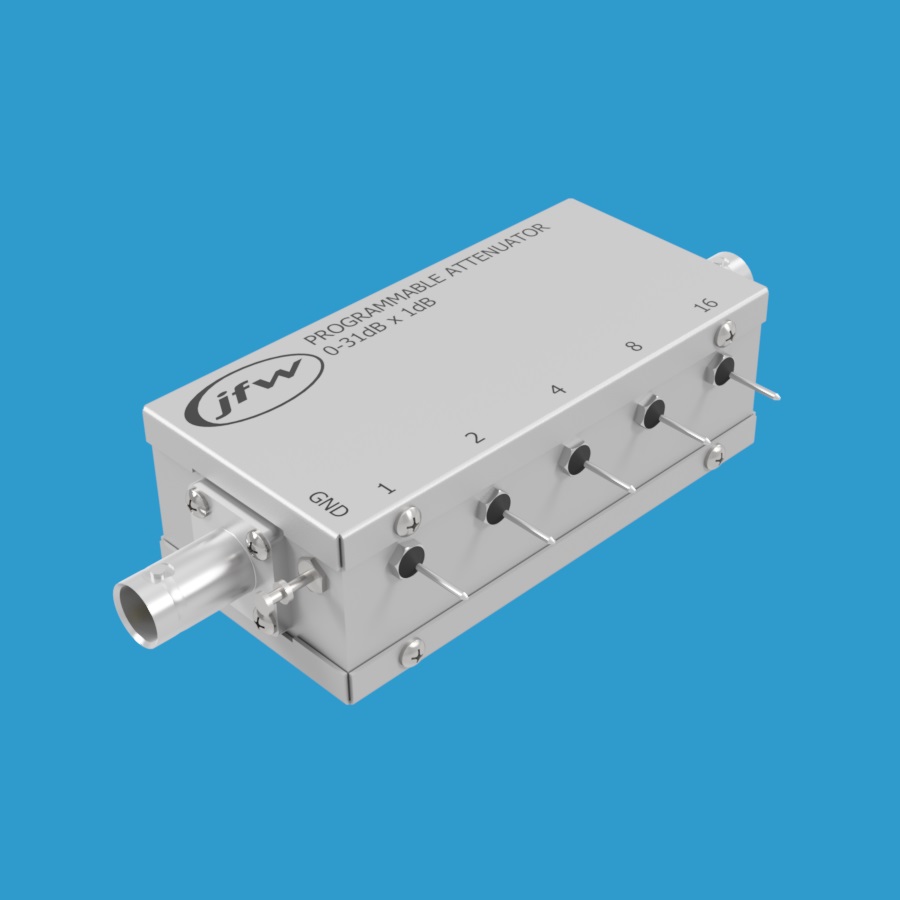

JFW 75P-186 是一款75欧姆继电器可编程衰减器，衰减范围为0至31dB，步进精度为1dB。该器件工作频率覆盖DC至1000 MHz，额定射频输入功率为0.5W。这款步进衰减器可选配75欧姆BNC母头或F型母头同轴射频连接器。衰减器具有五个独立控制的衰减档位：1dB、2dB、4dB、8dB和16dB。

控制方式

+12Vdc控制

每个衰减档位对应一个焊接馈通端口，用于施加控制电压。向焊接馈通端口施加+12Vdc电压即可开启对应档位的衰减功能。内部继电器采用故障安全设计，默认处于直通状态（即0dB状态）。焊接馈通端口处于开路（或接地）状态时，对应档位的衰减功能关闭。可同时激活多个档位以设置组合衰减值。例如：

• 设置7dB衰减时，需同时激活1dB、2dB和4dB控制线。
• 设置24dB衰减时，需同时激活8dB和16dB控制线。
• 设置插入损耗状态（即0dB状态）时，所有控制线必须关闭（即接地或开路）。

主要技术参数

• 型号：75P-186
• 类型：继电器可编程衰减器
• 阻抗：75 Ohm
• 总衰减范围：0-31 dB
• 衰减步进：1 dB
• 频率范围：DC-1000 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC、F型
