JFW Industries 75P-198 可编程继电器衰减器

产品概述

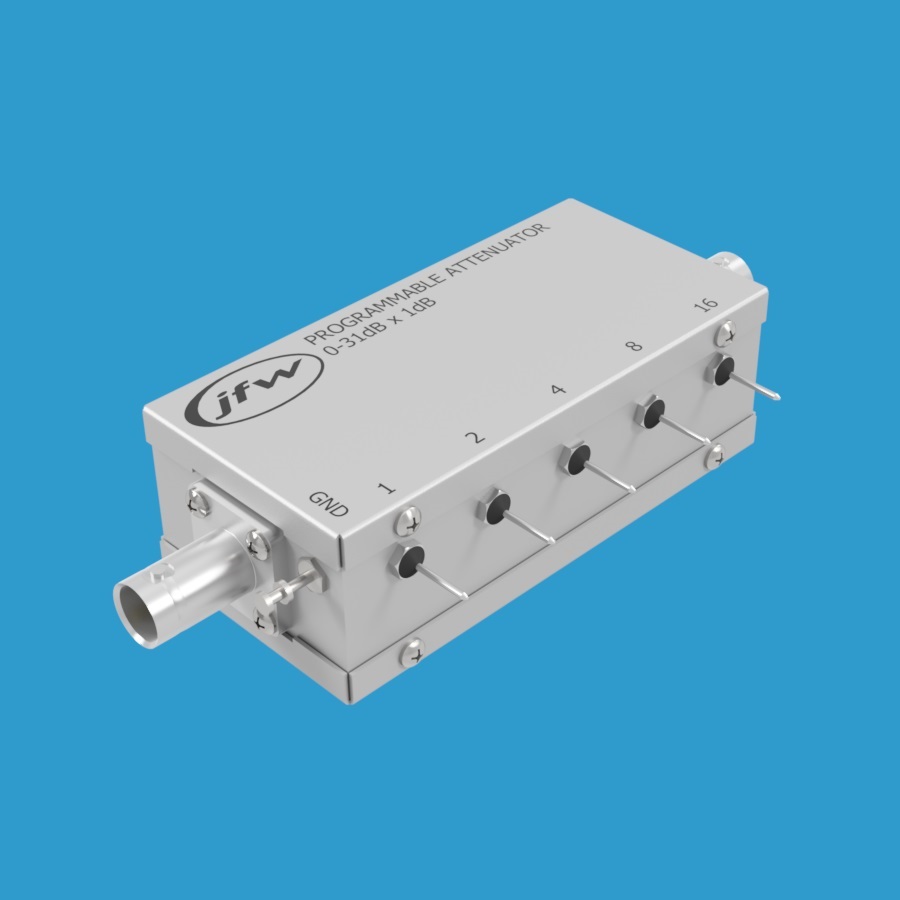

JFW Industries 75P-198是一款75欧姆继电器可编程衰减器，衰减范围为0至31dB，步进精度1dB。该器件工作频率覆盖DC至1218 MHz，额定射频输入功率为0.5W。此步进衰减器提供75欧姆BNC、F、N或TNC同轴射频连接器可选。衰减器内置五个独立控制的衰减档位：1dB、2dB、4dB、8dB和16dB。

技术规格

• 型号：75P-198
• 类型：继电器可编程衰减器
• 阻抗：75 Ohm
• 总衰减量：31 dB
• 步进：1 dB
• 频率范围：DC-1218 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC, F, N, TNC

控制方式

+12Vdc控制：每个衰减档位都配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc将启用该档位的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即故障安全至0dB设置）。焊接馈通端子开路（或接地）将关闭该档位的衰减功能。

可同时激活多个档位以设置组合衰减值。例如：设置7dB衰减时，需同时激活1dB/2dB/4dB控制线；设置24dB衰减时，需激活8dB/16dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须关闭（即接地或开路）。
