JFW Industries 75P-200 可编程继电器衰减器

产品概述

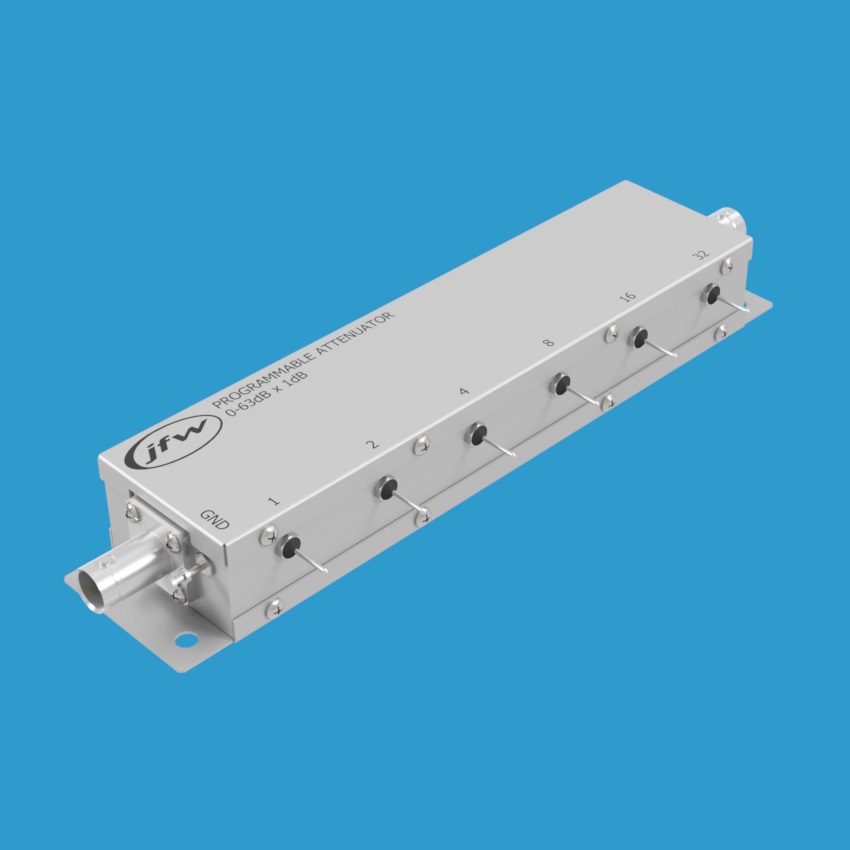

JFW Industries 75P-200 是一款75欧姆继电器可编程衰减器，衰减范围为0至63dB，步进精度为1dB。该器件工作频率覆盖DC-2150 MHz，额定射频输入功率为0.5瓦。衰减器配备75欧姆F型母头同轴射频连接器，具有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB和32dB，可通过组合实现任意1dB整数步进衰减值。

主要技术参数

• 型号：75P-200
• 类型：继电器可编程衰减器
• 阻抗：75欧姆
• 总衰减范围：0-63 dB
• 衰减步进：1 dB
• 频率范围：DC-2150 MHz
• 切换速度：10 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：75欧姆F型母头同轴连接器

+12Vdc控制方式

每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压将激活该步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径状态（即0dB设置）。当焊接馈通端子处于开路（或接地）状态时，该步进的衰减功能将关闭。

可同时激活多个步进以设置组合衰减值。例如：

• 设置7dB衰减：需同时激活1dB、2dB和4dB控制线
• 设置24dB衰减：需同时激活8dB和16dB控制线
• 设置插入损耗状态（0dB）：所有控制线必须关闭（即接地或开路）
