JFW 75P-203 可编程继电器衰减器 DC-1218 MHz 0-95dB
品牌: JFW Industries
型号: 75P-203
JFW 75P-203 是一款75欧姆继电器可编程衰减器，衰减范围0至95dB，步进1dB，工作频率DC-1218 MHz，额定射频输入功率0.5瓦，提供BNC、F、N、TNC连接器可选，采用+12Vdc控制。
产品详情
产品概述

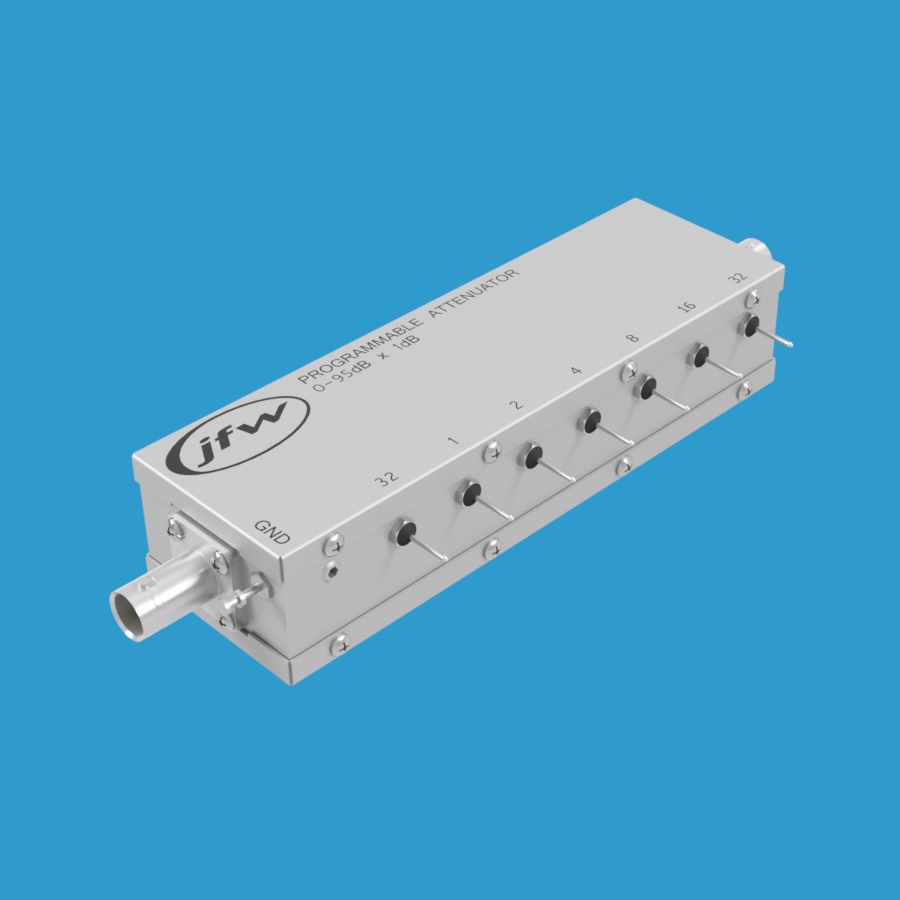

JFW 75P-203 是一款 75 欧姆继电器可编程衰减器，衰减范围为 0 至 95dB，步进精度为 1dB。工作频率覆盖 DC-1218 MHz，射频输入功率额定值为 0.5 瓦。该步进衰减器提供 75 欧姆 BNC、F、N 或 TNC 同轴射频连接器可选。
衰减步进设计
衰减器内置七个独立控制的步进单元：
- 1dB
- 2dB
- 4dB
- 8dB
- 16dB
- 32dB
- 32dB
通过组合激活多个步进，可实现 1dB 精度的任意衰减值设定。例如：设定 7dB 衰减需同时激活 1dB、2dB、4dB 控制线；设定 24dB 衰减需激活 8dB、16dB 控制线。
+12Vdc 控制方式
每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加 +12Vdc 即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径（即 0dB 状态）。焊接馈通端子处于开路或接地状态时，该步进衰减关闭。
若需将衰减器设置为插入损耗状态（即 0dB），则所有控制线必须关闭（接地或开路）。
主要技术参数
- 型号：75P-203
- 类型：继电器可编程衰减器
- 阻抗：75 欧姆
- 总衰减量：95 dB
- 衰减步进：1 dB
- 频率范围：DC-1218 MHz
- 开关速度：6 mS
- 射频输入功率：0.5 瓦
- 控制电压：+12 Vdc
- 射频连接器：BNC、F、N、TNC
