JFW Industries 75P-224 75欧姆继电器可编程衰减器

产品概述

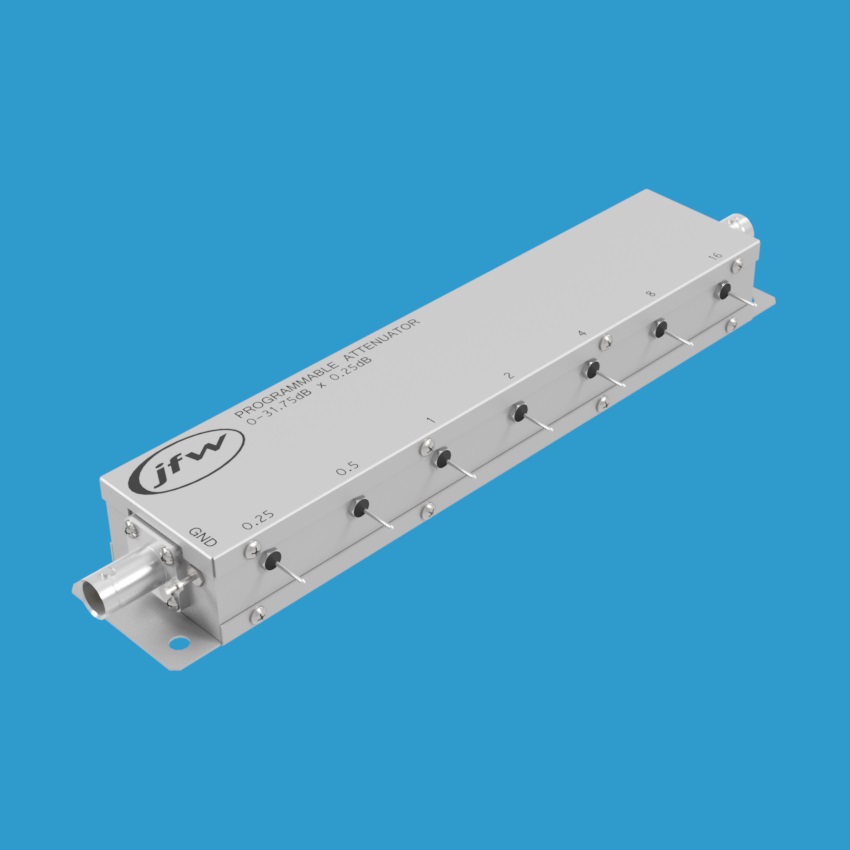

JFW Industries 75P-224 是一款75欧姆继电器可编程衰减器，衰减范围为0至31.75dB，步进精度0.25dB。该器件工作频率覆盖DC至2150MHz，额定射频输入功率为0.5W，是一款高性能的步进衰减器，适用于射频信号的精确衰减控制。

主要技术参数

• 阻抗：75欧姆
• 衰减范围：0至31.75dB
• 步进精度：0.25dB
• 频率范围：DC-2150MHz
• 切换速度：10毫秒
• 射频输入功率：0.5W
• 控制电压：+12Vdc
• 射频连接器：75欧姆BNC、F或N型母头

衰减步进配置

该衰减器具有七个独立控制的步进通道，分别为：0.25dB、0.5dB、1dB、2dB、4dB、8dB和16dB。通过同时激活多个步进通道，可以灵活组合设置各种衰减值。例如：

• 设置7dB衰减：需同时激活1dB、2dB和4dB控制线
• 设置24dB衰减：需同时激活8dB和16dB控制线
• 设置0dB（插入损耗状态）：所有控制线必须关闭（接地或开路）

控制方式

每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc即可开启对应步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设置）。当焊接馈通端子处于开路或接地状态时，对应步进的衰减功能关闭。
