JFW Industries 75P-225 继电器可编程衰减器
品牌: JFW Industries
型号: 75P-225
JFW Industries 75P-225 是一款75欧姆继电器可编程衰减器，衰减范围为0至63.5dB，步进精度0.5dB，工作频率覆盖DC至2150MHz。该衰减器配备七个独立控制步进，通过+12Vdc焊接馈通接口实现精确衰减控制，支持多步进组合设置，适用于射频信号调节与测试应用。
产品详情
产品概述

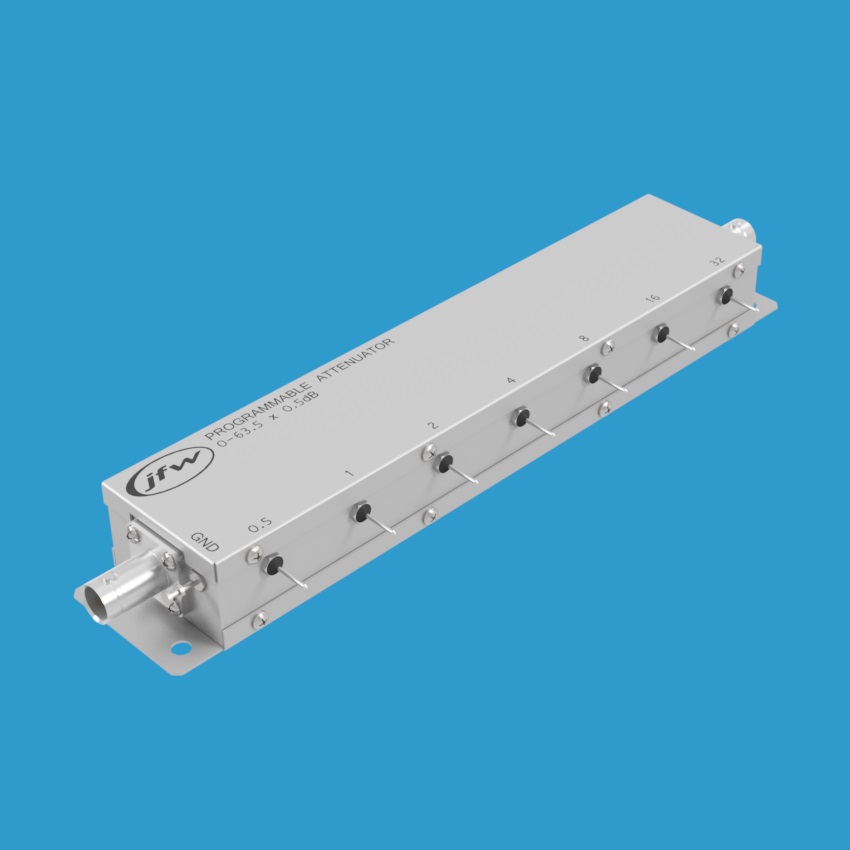

JFW Industries 75P-225 是一款高性能75欧姆继电器可编程衰减器，衰减范围为0至63.5dB，步进精度为0.5dB。该衰减器工作频率覆盖DC至2150MHz，额定射频输入功率为0.5瓦。产品提供75欧姆BNC、F型或N型母头射频连接器可选。
该步进衰减器配备七个独立控制的衰减值：0.5dB、1dB、2dB、4dB、8dB、16dB和32dB，用户可通过组合激活多个步进实现任意衰减值设置。
控制方式
每个衰减步进均配有对应的焊接馈通接口，用于施加控制电压。向焊接馈通接口施加+12Vdc电压即可激活该步进的衰减功能。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设置）。当焊接馈通接口处于开路或接地状态时，该步进衰减关闭。
组合衰减设置
可同时激活多个步进以实现组合衰减值：
- 设置7dB衰减：需同时激活1dB、2dB和4dB控制线
- 设置24dB衰减：需同时激活8dB和16dB控制线
- 设置插入损耗状态（0dB）：所有控制线必须关闭（接地或开路）
技术参数
- 型号：75P-225
- 类型：继电器可编程衰减器
- 阻抗：75欧姆
- 总衰减范围：63.5dB
- 步进精度：0.5dB
- 频率范围：DC-2150MHz
- 切换速度：10毫秒
- 射频输入功率：0.5瓦
- 控制电压：+12Vdc
- 射频连接器：BNC、F型、N型（75欧姆）
