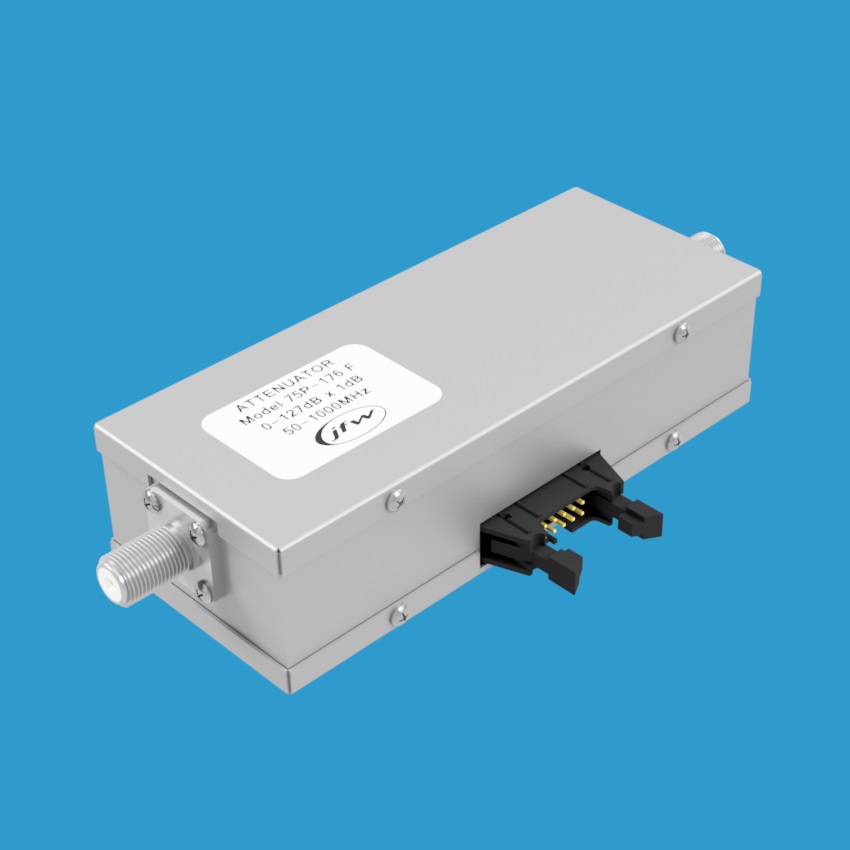

JFW Industries 75P-176 固态可编程衰减器

产品概述

JFW Industries 75P-176是一款75欧姆固态可编程衰减器，衰减范围为0至127dB，步进1dB。工作频率覆盖50 MHz至1 GHz，额定射频输入功率为+10 dBm。该步进衰减器可选配75欧姆BNC、F或N型母头同轴射频连接器。衰减器具有七个独立控制的步进档位：1dB、2dB、4dB、8dB、16dB、32dB和64dB。

TTL控制方式

每个衰减步进都对应一条TTL控制线，本型号共有七条TTL控制线。TTL高电平将开启对应的衰减步进，TTL低电平将关闭对应的衰减步进。可同时使用多条控制线来设置组合衰减值。

• 激活7dB设置：需将1dB/2dB/4dB控制线全部置为TTL高电平
• 激活17dB设置：需将1dB/16dB控制线置为TTL高电平
• 设置为插入损耗状态（0dB）：所有控制线需置为TTL低电平

关键参数

• 型号：75P-176
• 类型：固态可编程衰减器
• 阻抗：75 Ohm
• 总衰减范围：0 - 127 dB
• 步进：1 dB
• 频率范围：50 - 1000 MHz
• 开关速度：2 μS
• 射频输入功率：+10 dBm
• 控制方式：TTL
• 射频连接器：BNC、F、N型（母头）
