JFW Industries 75P-177 固态可编程衰减器
品牌: JFW Industries
型号: 75P-177
JFW 75P-177是一款75欧姆固态可编程衰减器，频率范围50-2000 MHz，衰减范围0-127dB，步进1dB。采用TTL控制，切换速度2微秒，支持多种射频连接器，适用于射频测试与控制系统。
产品详情
产品概述

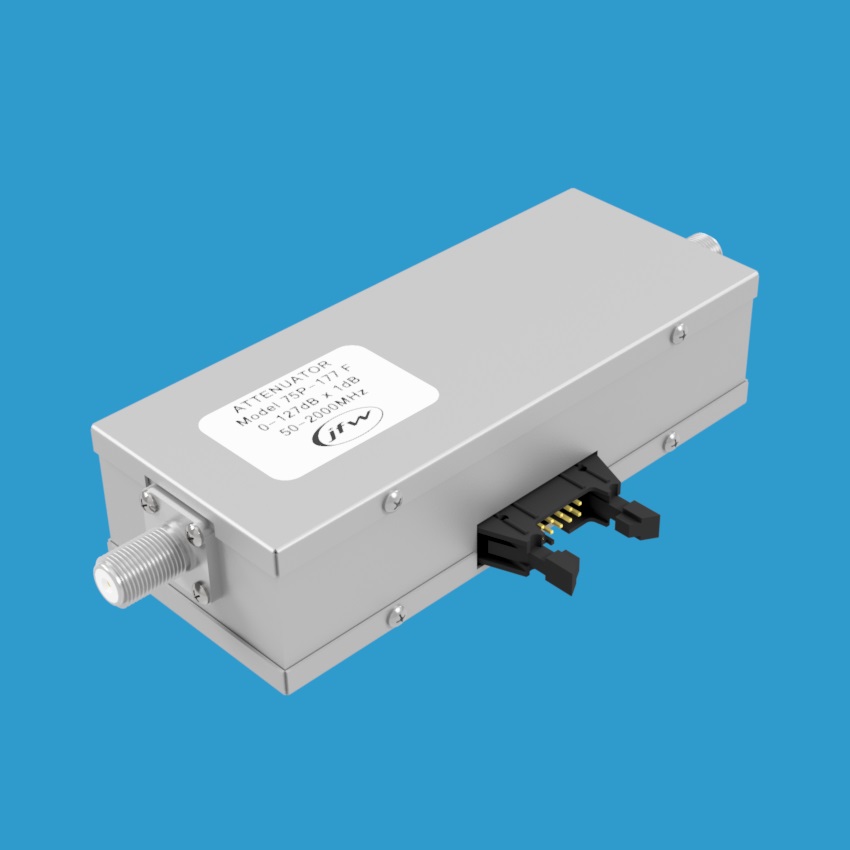

JFW 75P-177 是一款75欧姆固态可编程衰减器，衰减范围为0至127dB，步进为1dB。其工作频率覆盖50 MHz至2 GHz，额定射频输入功率为+10 dBm。该步进衰减器提供75欧姆的BNC、F型或N型母头同轴射频连接器可选。衰减器内部包含七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和64dB。
核心参数
- 型号：75P-177
- 类型：固态可编程衰减器
- 阻抗：75 Ohm
- 总衰减量：127 dB
- 衰减步进：1 dB
- 频率范围：50-2000 MHz
- 切换速度：2 μs
- 射频输入功率：+10 dBm
- 控制方式：TTL
- 射频连接器：F型（可选BNC或N型）
TTL控制说明
每个衰减步进都对应一条TTL控制线，该型号共有七条TTL控制线（具体控制引脚定义请参考外形图纸）。
- TTL高电平：开启对应的衰减步进。
- TTL低电平：关闭对应的衰减步进。
可同时使用多条控制线来设置组合衰减值。例如：
- 要激活 7dB 设置，必须将 1dB、2dB 和 4dB 控制线同时设为TTL高电平。
- 要激活 17dB 设置，必须将 1dB 和 16dB 控制线设为TTL高电平。
- 要将衰减器设置为插入损耗状态（即 0dB 设置），所有控制线必须设为TTL低电平。
