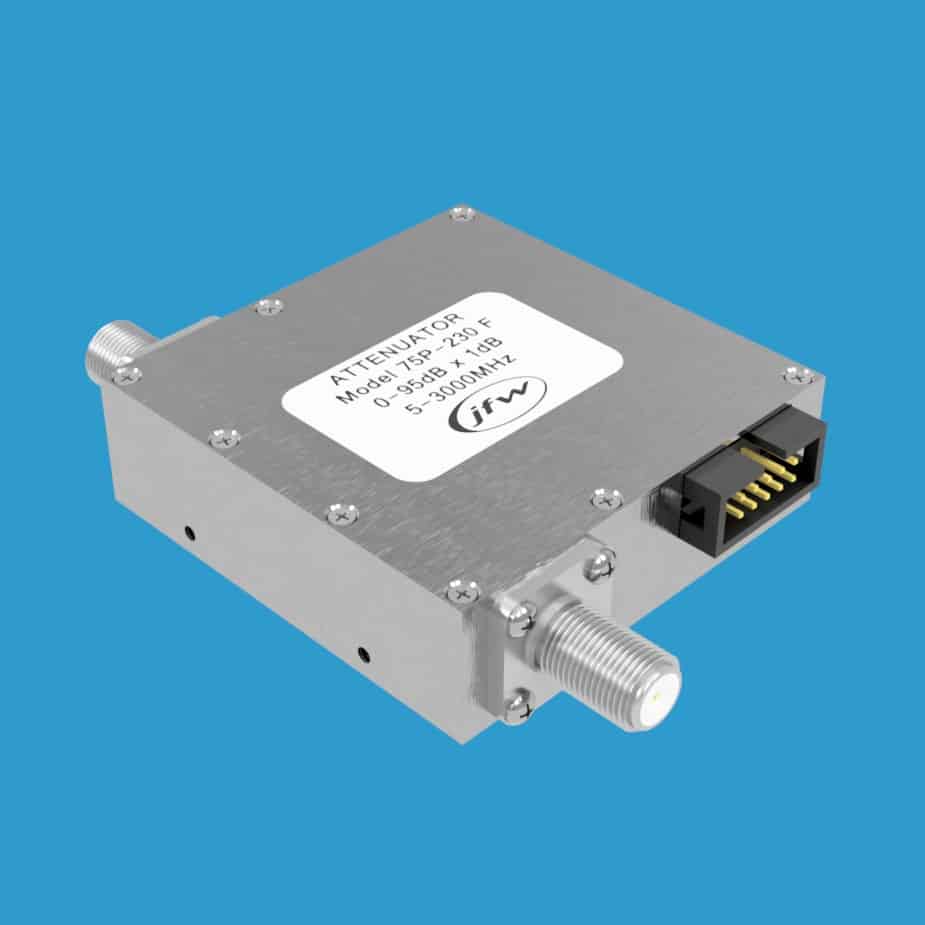

JFW 75P-230 固态可编程衰减器
品牌: JFW Industries
型号: 75P-230
JFW 75P-230是一款75欧姆固态可编程衰减器，频率范围5-3000 MHz，衰减范围0至95dB，步进1dB，切换速度4μs，支持TTL控制，配备F型母头连接器，适用于射频信号精确衰减应用。
产品详情
产品概述
JFW Industries 75P-230 是一款高性能的75欧姆固态可编程衰减器，提供0至95dB的衰减范围，步进精度为1dB。该衰减器工作频率范围为5-3000 MHz，额定射频输入功率为+23 dBm，配备F型母头连接器，适用于需要精确射频信号控制的各类应用场景。
衰减步进设计
该衰减器采用七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和32dB。通过灵活组合这些步进，可实现0至95dB范围内的任意整数衰减值，满足不同测试和系统集成需求。
TTL控制方式
每个衰减步进都有对应的TTL控制线，具体控制引脚排列请参考外形图纸。控制逻辑如下：
- TTL高电平：开启对应衰减步进
- TTL低电平：关闭对应衰减步进
- 可同时使用多条控制线设置组合衰减值
- 例如：激活7dB设置时，需将1dB/2dB/4dB控制线全部设为TTL高电平
- 激活17dB设置时，需将1dB/16dB控制线设为TTL高电平
- 将衰减器设置为插入损耗状态（即0dB设置）时，所有控制线必须设为TTL低电平
主要技术参数
- 型号：75P-230
- 类型：固态可编程衰减器
- 阻抗：75欧姆
- 总衰减范围：0至95dB
- 衰减步进：1dB
- 频率范围：5-3000 MHz
- 切换速度：4 μs
- 射频输入功率：+23 dBm
- 射频连接器：F型母头
