JFW 50P-033 可编程继电器衰减器 DC-1500MHz 0-10dB

产品概述

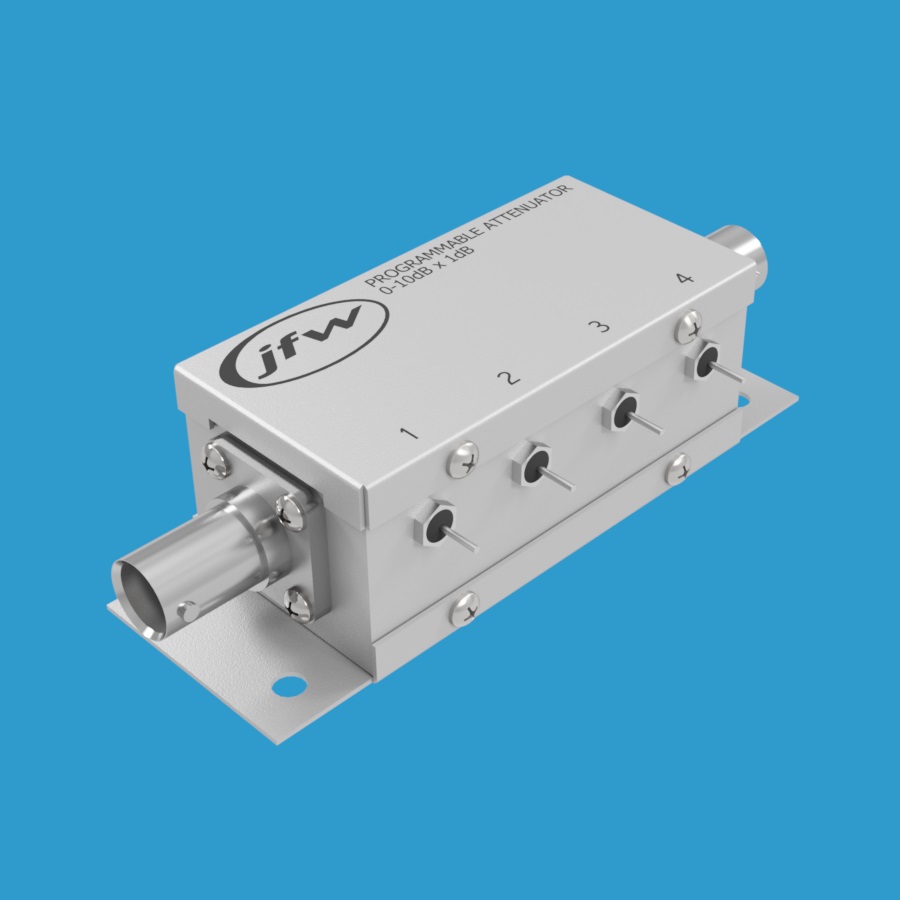

JFW 50P-033是一款50欧姆继电器可编程衰减器，衰减范围为0至10dB，步进精度1dB。该器件工作频率覆盖DC-1500 MHz，额定射频输入功率为2W，提供BNC、N、SMA和TNC四种同轴射频连接器可选。该步进衰减器配备四个独立可控的衰减步进：1dB、2dB、3dB和4dB。

控制方式

+12Vdc控制：每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认处于直通状态（即0dB设置）。当焊接馈通端子处于开路或接地状态时，该步进衰减关闭。可同时激活多个步进以实现组合衰减值。例如，设置5dB衰减需激活1dB/4dB控制线；设置8dB衰减需激活1dB/3dB/4dB控制线。将衰减器设置为插入损耗状态（即0dB），需将所有控制线关闭（接地或开路）。

关键参数

• 阻抗：50欧姆
• 总衰减量：10dB
• 步进精度：1dB
• 频率范围：DC-1500 MHz
• 开关速度：6毫秒
• 射频输入功率：2W
• 控制电压：+12Vdc
• 射频连接器：BNC、N、SMA、TNC
