JFW Industries 50P-034 继电器可编程衰减器 DC-1500MHz 0-100dB
品牌: JFW Industries
型号: 50P-034
JFW 50P-034是一款50欧姆继电器可编程衰减器，衰减范围为0至100dB，步进10dB。工作频率覆盖DC至1500MHz，支持1瓦射频输入功率，提供多种同轴连接器选项，适用于各类射频测试与控制系统。
产品详情
产品概述

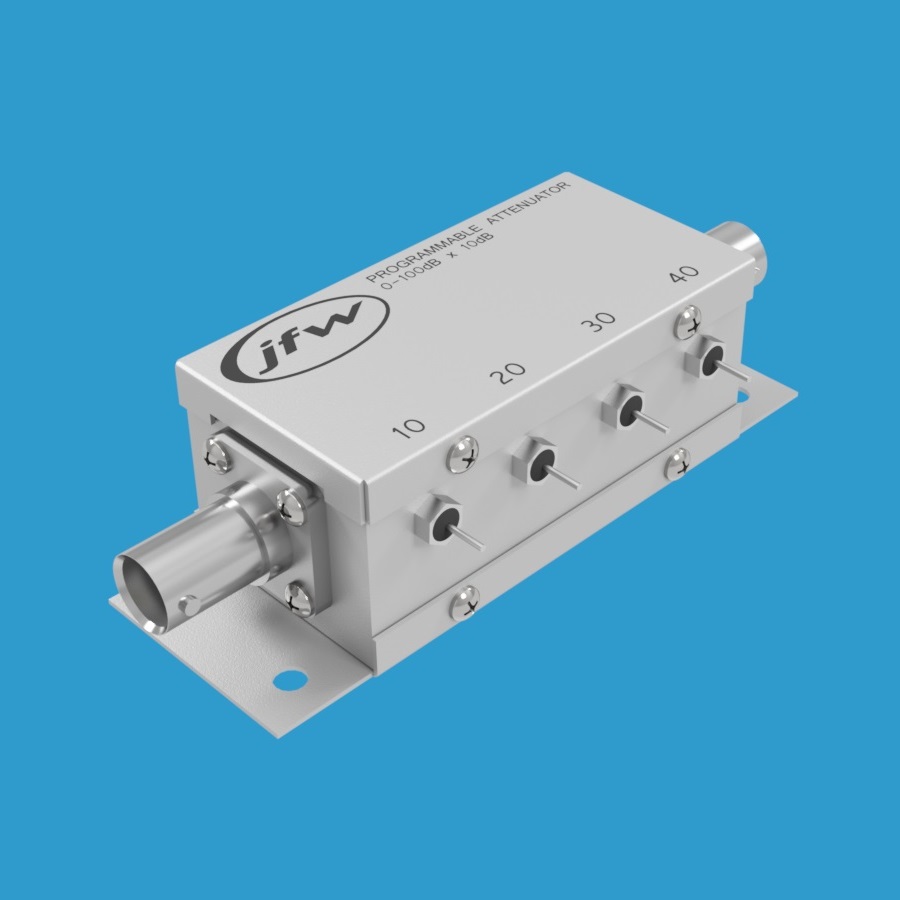

50P-034型是一款50欧姆继电器可编程衰减器，衰减范围为0至100dB，步进为10dB。其工作频率为DC至1500MHz，额定射频输入功率为1瓦。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器选项。衰减器具有四个独立控制的衰减步进：10dB、20dB、30dB和40dB。
控制方式
+12Vdc 控制
每个衰减步进都有一个对应的焊接馈通孔，用于施加控制电压。向焊接馈通孔施加+12Vdc将开启该步进的衰减。内部继电器在其直通路径设置（即0dB设置）下具有故障安全特性。焊接馈通孔上的开路（或接地）将关闭该步进的衰减。
可通过同时激活多个步进以设置组合衰减值：
- 设置 50dB：必须激活 10dB 和 40dB 控制线。
- 设置 90dB：必须激活 20dB、30dB 和 40dB 控制线。
- 设置 0dB（插入损耗状态）：所有控制线必须关闭（即接地或开路）。
技术规格
- 型号：50P-034
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减量：100 dB
- 衰减步进：10 dB
- 频率范围：DC-1500 MHz
- 切换速度：6 mS
- 射频输入功率：1 Watt
- 控制电压：+12 Vdc
- 射频连接器：BNC, N, SMA, TNC
