JFW Industries 50P-531 可编程继电器衰减器

产品概述

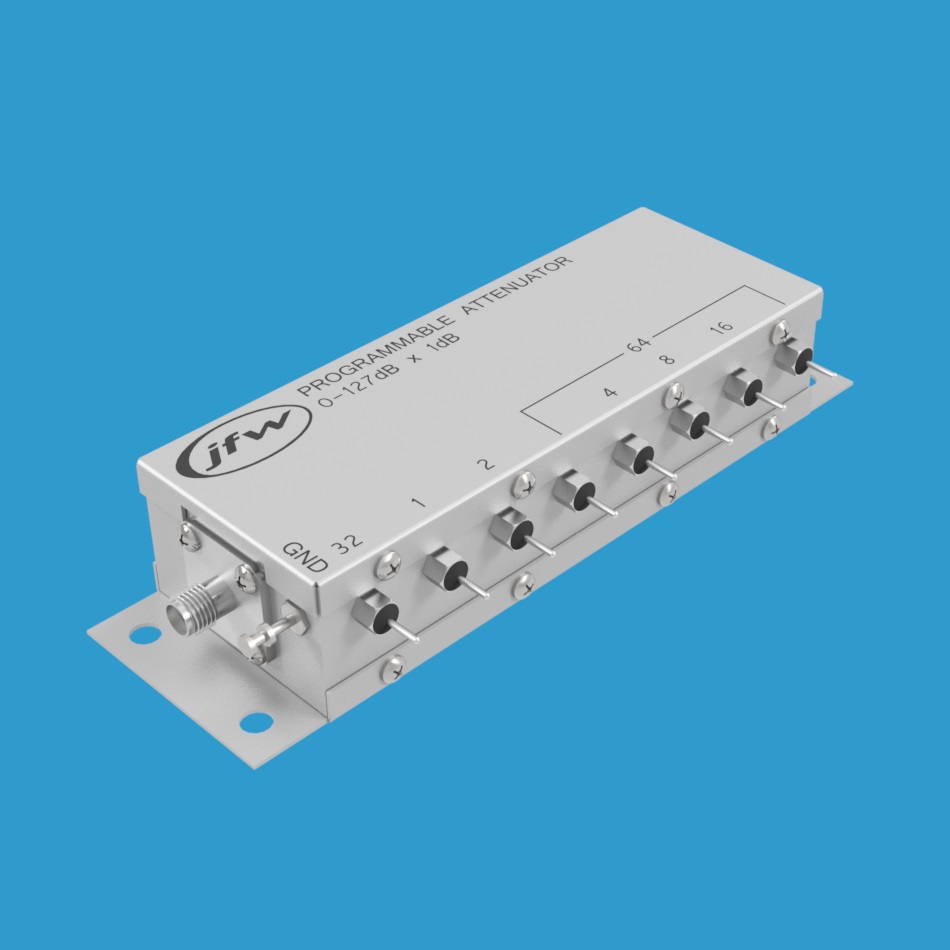

JFW 50P-531 是一款50欧姆继电器可编程衰减器，衰减范围为0至127dB，步进为1dB。工作频率范围为DC-1500 MHz，额定射频输入功率为1瓦。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。衰减器包含七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和64dB。

控制方式

该衰减器采用+12Vdc控制，每个衰减步进对应一个焊接馈通接口用于施加控制电压。向焊接馈通接口施加+12Vdc电压即可开启对应步进的衰减功能。内部继电器采用故障安全设计，默认为直通路径设置（即0dB设置）。当焊接馈通接口处于开路（或接地）状态时，对应步进的衰减功能关闭。可同时激活多个步进以设置组合衰减值。例如，设置5dB衰减时，需激活1dB和4dB控制线；设置15dB衰减时，需激活1dB、2dB、4dB和8dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须关闭（即接地或开路）。

主要参数

• 型号：50P-531
• 类型：继电器可编程衰减器
• 阻抗：50欧姆
• 总衰减量：127 dB
• 衰进步进：1 dB
• 频率范围：DC-1500 MHz
• 切换速度：6 mS
• 射频输入功率：1 瓦
• 控制电压：+12 Vdc
• 射频连接器：BNC、N、SMA、TNC
