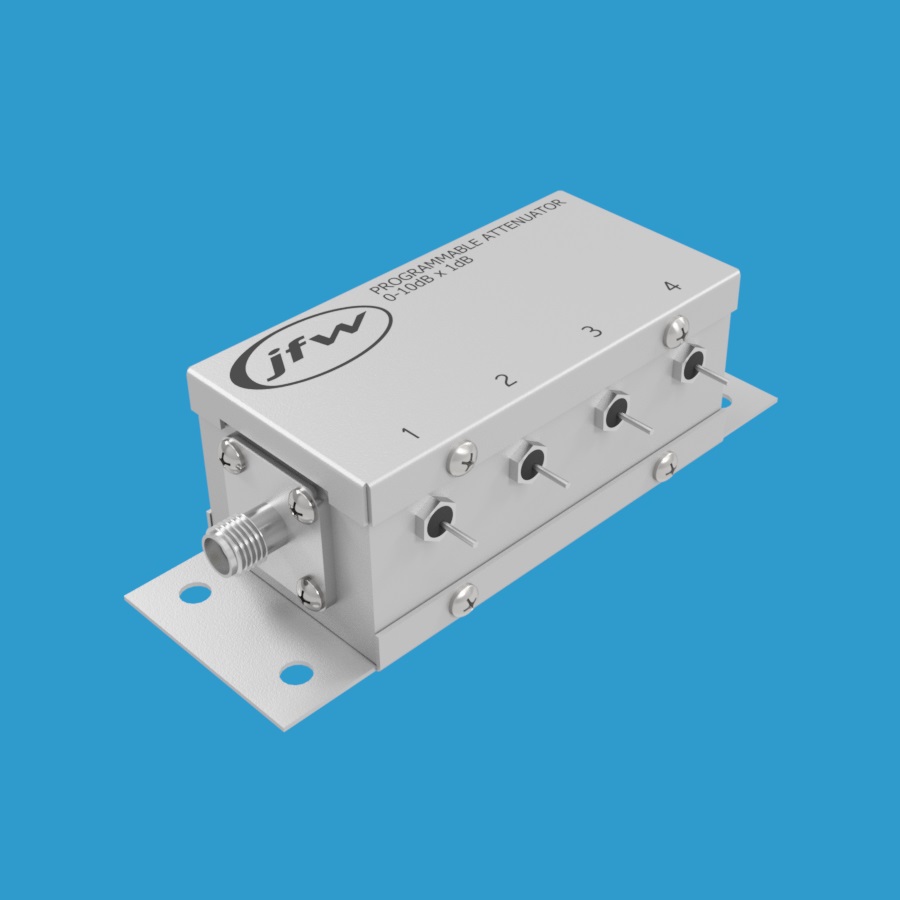

JFW Industries 50P-542 可编程继电器衰减器 DC-2800MHz 0-10dB

产品概述

JFW Industries 50P-542是一款50欧姆继电器可编程衰减器，衰减范围为0至10dB，步进精度为1dB。该衰减器工作频率覆盖DC-2800MHz，额定射频输入功率为2瓦。可提供BNC、N、SMA或TNC同轴射频连接器。该步进衰减器具有四个独立控制的衰减档位：1dB、2dB、3dB和4dB。

+12Vdc控制方式

每个衰减档位对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启该档位的衰减功能。内部继电器在直通路径状态下为失效安全设计（即失效时保持0dB设定）。焊接馈通端子开路（或接地）将关闭该档位的衰减功能。

组合衰减设置

可同时激活多个档位以实现组合衰减值。具体设置方式如下：

• 5dB设定：需同时激活1dB和4dB控制线
• 8dB设定：需同时激活1dB、3dB和4dB控制线
• 0dB设定（插入损耗状态）：所有控制线必须关闭（即接地或开路）

技术规格

• 型号：50P-542
• 类型：继电器可编程衰减器
• 阻抗：50欧姆
• 总衰减量：10dB
• 步进：1dB
• 频率范围：DC-2800MHz
• 切换速度：6毫秒
• 射频输入功率：2瓦
• 控制电压：+12Vdc
• 射频连接器：BNC、N、SMA、TNC
