JFW 50P-591 可编程继电器衰减器 DC-3000MHz 0-85dB

产品概述

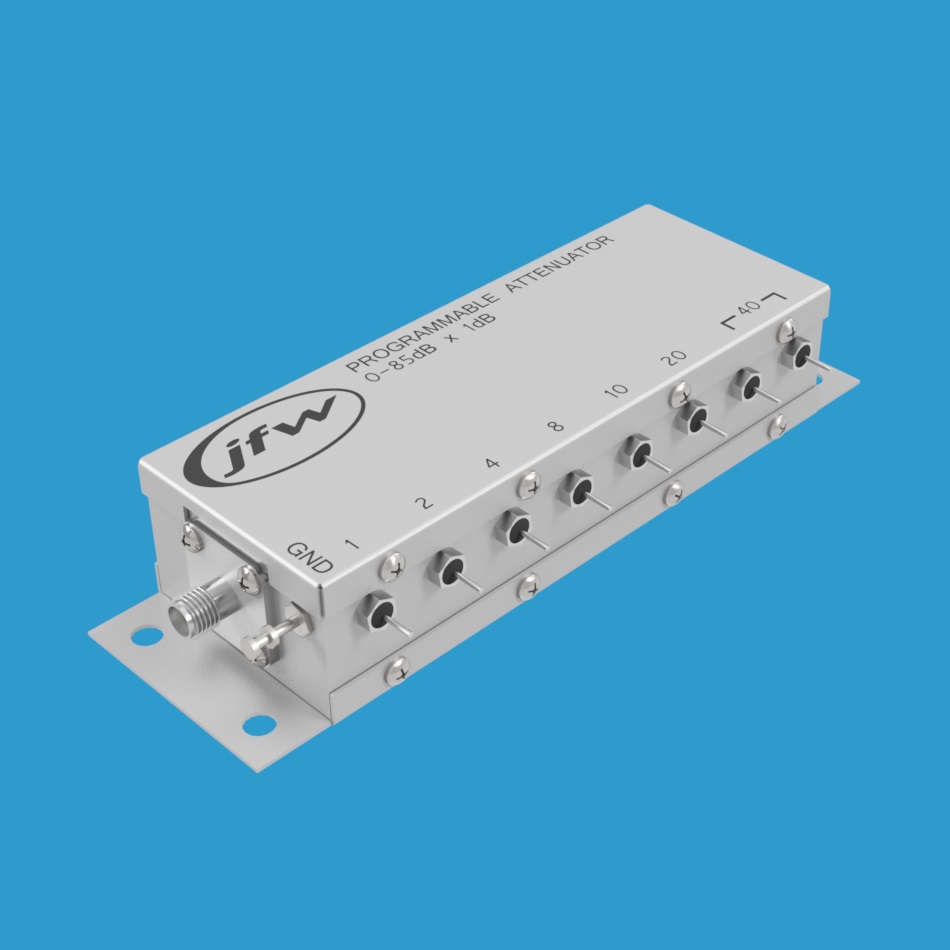

JFW 50P-591 是一款 50 欧姆继电器可编程衰减器，衰减范围为 0 至 85dB，步进精度为 1dB。工作频率覆盖 DC 至 3000MHz，额定射频输入功率为 1 瓦。该步进衰减器可选配 N 型母头或 SMA 型母头同轴射频连接器。

衰减器内部设有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、10dB、20dB 和 40dB，通过组合激活不同步进可实现 0 至 85dB 的任意整数值衰减设置。

关键技术参数

• 型号：50P-591
• 类型：继电器可编程衰减器
• 阻抗：50 欧姆
• 总衰减范围：85 dB
• 衰减步进：1 dB
• 频率范围：DC - 3000 MHz
• 切换速度：6 mS
• 射频输入功率：1 瓦
• 控制电压：+12 Vdc
• 射频连接器：N 型、SMA 型

控制方式

每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加 +12Vdc 即可激活该步进的衰减功能。内部继电器采用故障安全设计，默认保持在直通路径状态（即 0dB 设置）。

当焊接馈通端子处于开路（或接地）状态时，该步进的衰减功能将关闭。可同时激活多个步进以设置组合衰减值。例如：

• 设置 7dB 衰减：需同时激活 1dB、2dB 和 4dB 控制线路。
• 设置 18dB 衰减：需同时激活 8dB 和 10dB 控制线路。
• 设置 0dB（插入损耗状态）：所有控制线路需关闭（即接地或开路）。
