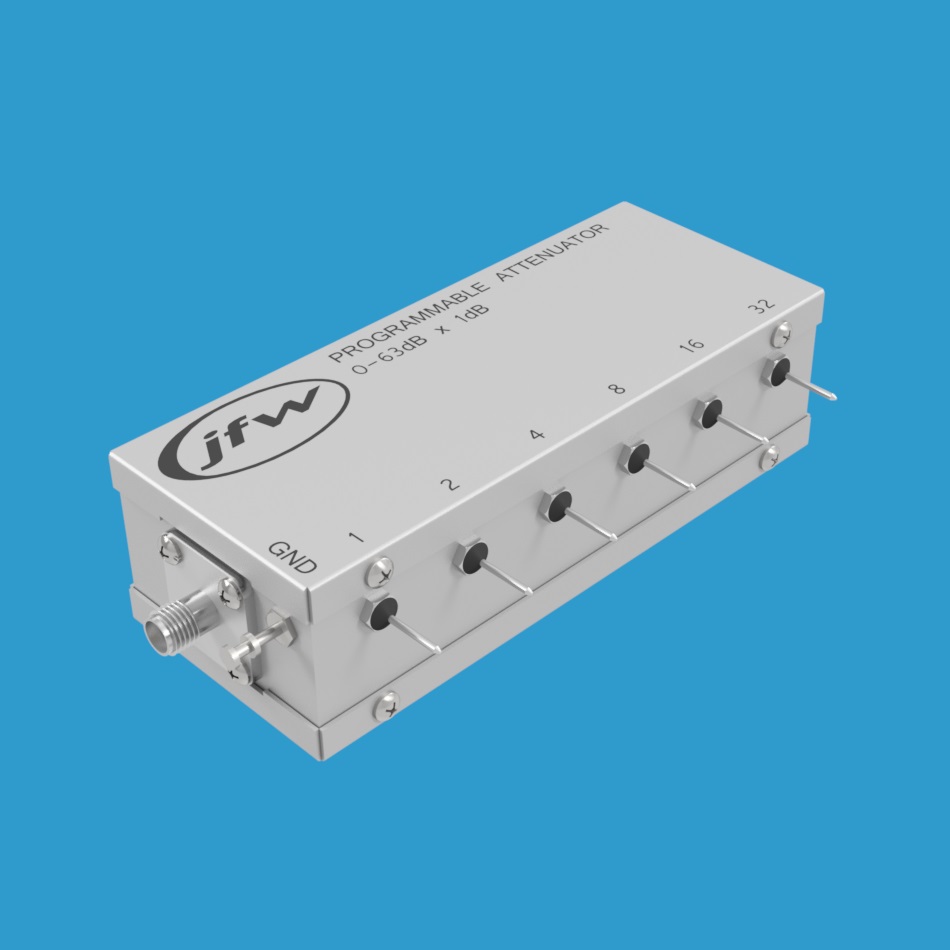

JFW 50P-975 可编程继电器衰减器 DC-1000MHz

产品概述

JFW 50P-975 是一款50欧姆继电器可编程步进衰减器，衰减范围为0至63dB，步进精度为1dB。工作频率覆盖DC-1000MHz，额定射频输入功率为0.5W。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。衰减器内部包含六个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB和32dB，通过组合可实现0至63dB范围内任意1dB步进值的衰减。

+12Vdc控制方式

每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向对应焊接馈通端子施加+12Vdc即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设置）。当焊接馈通端子处于开路（或接地）状态时，该步进的衰减功能关闭。可同时激活多个步进以设定组合衰减值：

• 设定7dB衰减时，需同时激活1dB、2dB和4dB控制线。
• 设定18dB衰减时，需同时激活2dB和16dB控制线。
• 将衰减器设置为插入损耗状态（即0dB设置）时，所有控制线必须关闭（即接地或开路）。

主要技术参数
