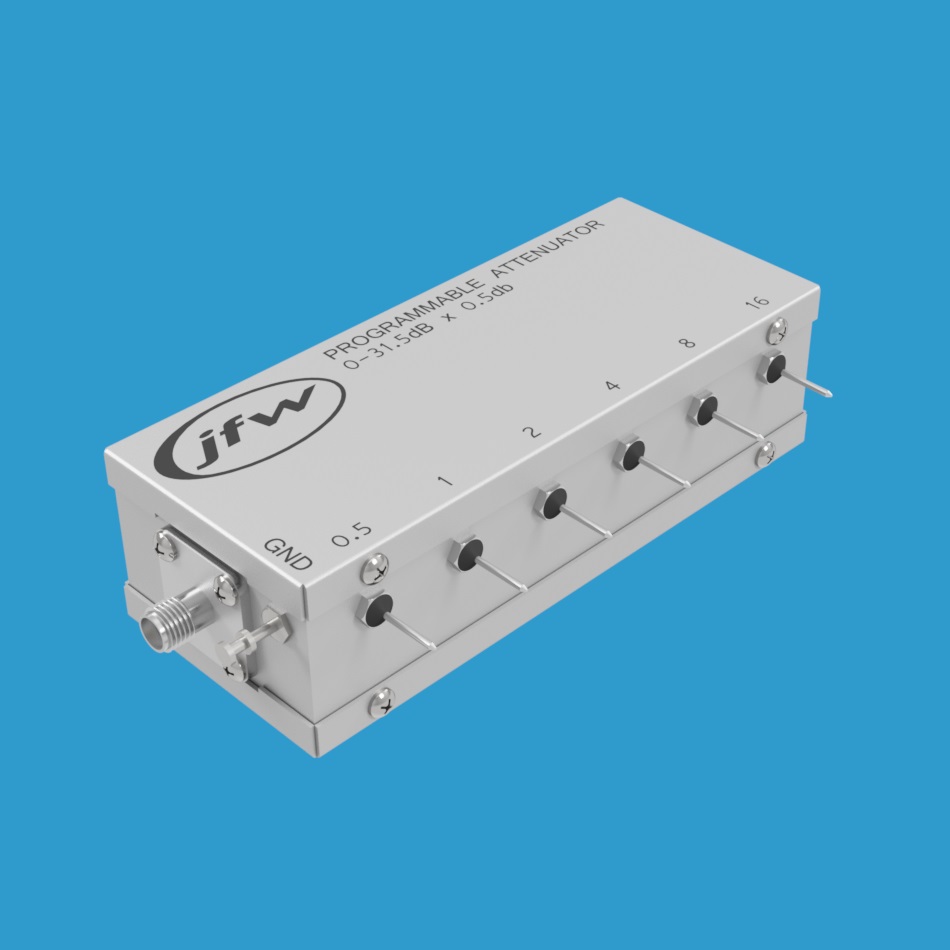

JFW Industries 50P-1126 可编程继电器衰减器
品牌: JFW Industries
型号: 50P-1126
JFW Industries 50P-1126 是一款50欧姆继电器可编程衰减器，衰减范围0至31.5dB，步进0.5dB，工作频率DC-1000 MHz，支持+12Vdc控制，提供BNC、N、SMA及TNC连接器可选。
产品详情
产品概述
JFW Industries 50P-1126 是一款50欧姆继电器可编程衰减器，衰减范围为0至31.5dB，步进精度为0.5dB。工作频率覆盖DC-1000 MHz，额定射频输入功率为1瓦。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。
衰减器具有六个独立控制的衰减步进：0.5dB、1dB、2dB、4dB、8dB和16dB，可通过组合激活多个步进实现精确的衰减值设定。
控制方式
每个衰减步进均配有对应的焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可激活该步进衰减。内部继电器采用故障安全设计，默认状态为直通路径（即0dB设置）。馈通端子处于开路（或接地）状态时，对应步进衰减关闭。
可同时激活多个步进以设定组合衰减值，例如：
- 设定7.5dB衰减：需同时激活0.5dB、1dB、2dB、4dB控制线
- 设定18dB衰减：需同时激活2dB和16dB控制线
- 设定0dB（插入损耗状态）：所有控制线关闭（接地或开路）
技术参数
- 型号：50P-1126
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0 - 31.5 dB
- 步进精度：0.5 dB
- 频率范围：DC - 1000 MHz
- 切换速度：6 mS
- 射频输入功率：1 Watt
- 控制电压：+12 Vdc
- 射频连接器：BNC、N、SMA、TNC
