JFW Industries 50P-1128 继电器可编程衰减器

产品概述

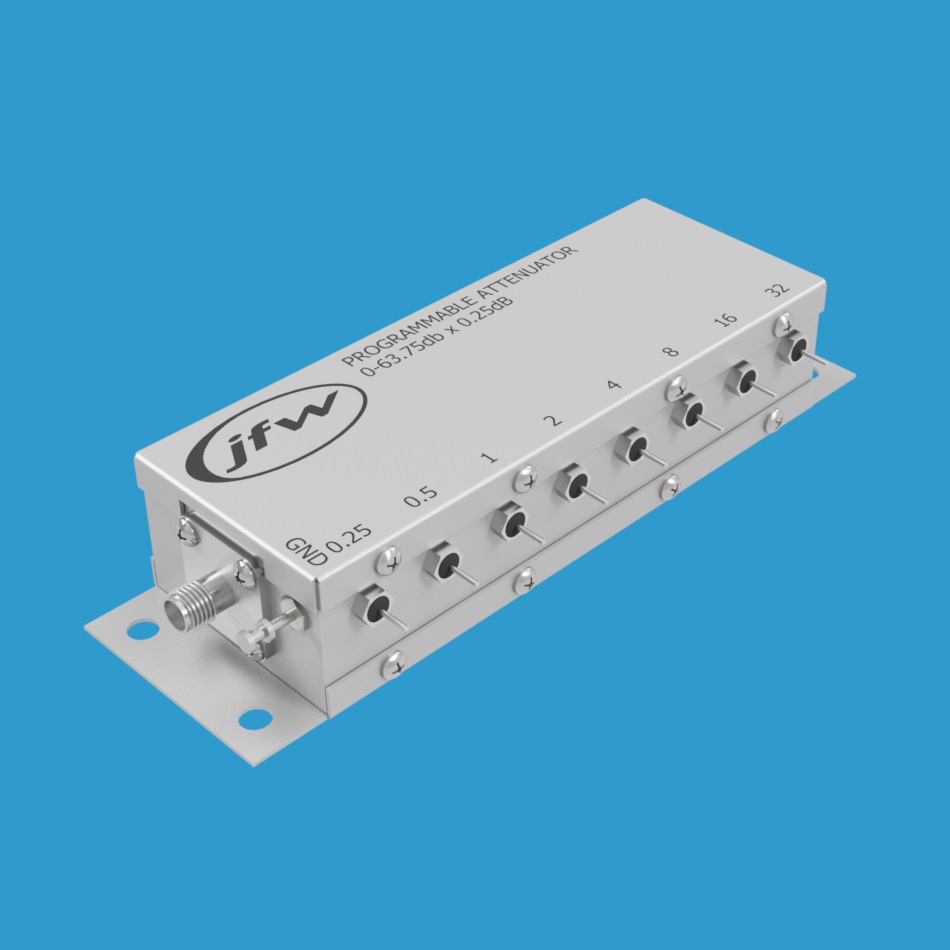

50P-1128 是 JFW Industries 推出的一款50欧姆继电器可编程衰减器，衰减范围为0至63.75dB，步进精度为0.25dB。该器件工作频率覆盖DC至2000MHz，额定射频输入功率为0.5W，配备SMA母头同轴射频连接器，适用于各种射频信号调节与测试场景。

衰减步进配置

该衰减器具备八个独立控制的衰减步进：

• 0.25dB
• 0.5dB
• 1dB
• 2dB
• 4dB
• 8dB
• 16dB
• 32dB

通过同时激活多个步进可实现组合衰减值。例如，设置7.25dB衰减时需激活0.25dB/1dB/2dB/4dB控制线；设置18dB衰减时需激活2dB/16dB控制线。

控制方式

每个衰减步进均配有对应的焊接馈通点，用于施加控制电压。对焊接馈通点施加+12Vdc电压将激活该步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设置）。当焊接馈通点处于开路或接地状态时，该步进衰减关闭。将衰减器设置为插入损耗状态（即0dB设置）时，所有控制线须处于关闭状态（接地或开路）。

关键技术参数

• 型号：50P-1128
• 品牌：JFW Industries
• 类型：继电器可编程衰减器
• 阻抗：50 Ohm
• 频率范围：DC-2000 MHz
• 总衰减范围：0-63.75 dB
• 衰减步进：0.25 dB
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：SMA母头
