JFW 50P-1139 可编程继电器衰减器 DC-2000MHz

产品概述

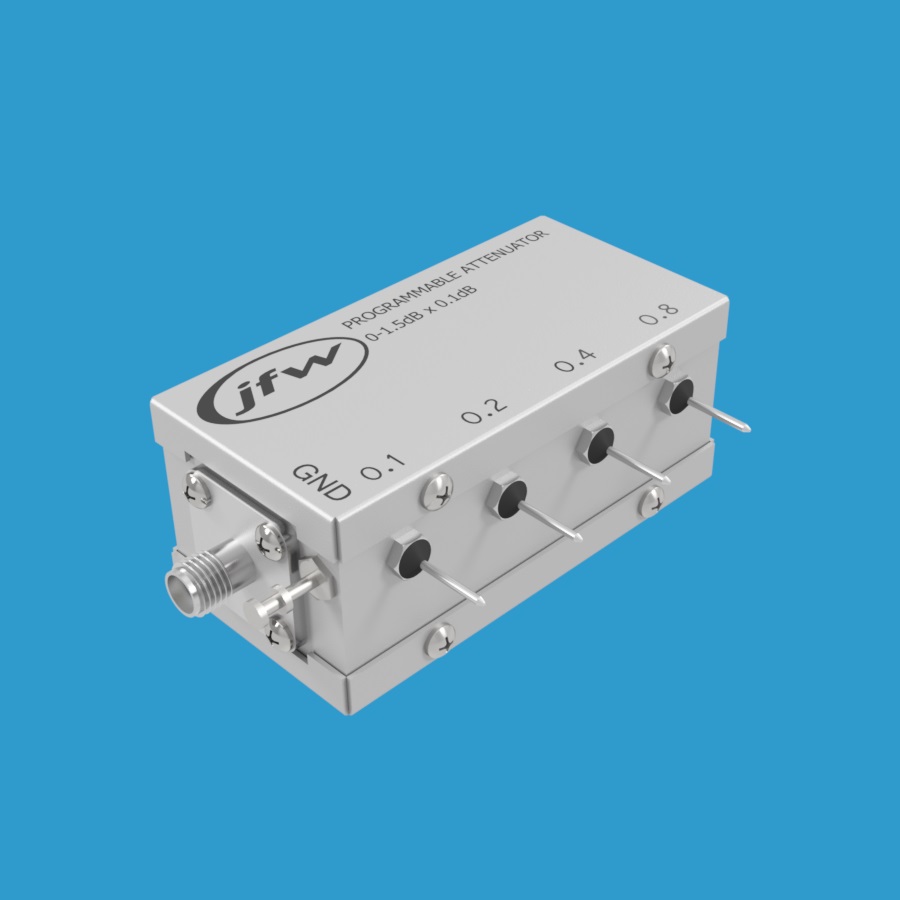

JFW 50P-1139 是一款50欧姆继电器可编程衰减器，衰减范围为0至1.5dB，步进为0.1dB。工作频率覆盖DC至2000 MHz，额定射频输入功率为1瓦。该步进衰减器配备SMA母头同轴射频连接器，内部具有四个独立控制的衰减步进：0.1dB、0.2dB、0.4dB和0.8dB，可通过组合实现精确的衰减设置。

控制方式

每个衰减步进对应一个焊接馈通接口，用于施加控制电压。向焊接馈通接口施加+12Vdc将开启该步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径（即0dB设置）。当焊接馈通接口处于开路或接地状态时，该步进的衰减将关闭。

可同时激活多个步进以设置组合衰减值。例如：设置0.3dB衰减时，需同时激活0.1dB和0.2dB控制线；设置1.2dB衰减时，需同时激活0.4dB和0.8dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须关闭（即接地或开路）。

主要技术参数

• 型号：50P-1139
• 类型：继电器可编程衰减器
• 阻抗：50欧姆
• 衰减范围：0至1.5dB
• 衰减步进：0.1dB
• 频率范围：DC-2000 MHz
• 开关速度：6毫秒
• 射频输入功率：1瓦
• 控制电压：+12Vdc
• 射频连接器：SMA母头
