JFW Industries 50P-1179 可编程继电器衰减器 DC-2000MHz 0-15dB

产品概述

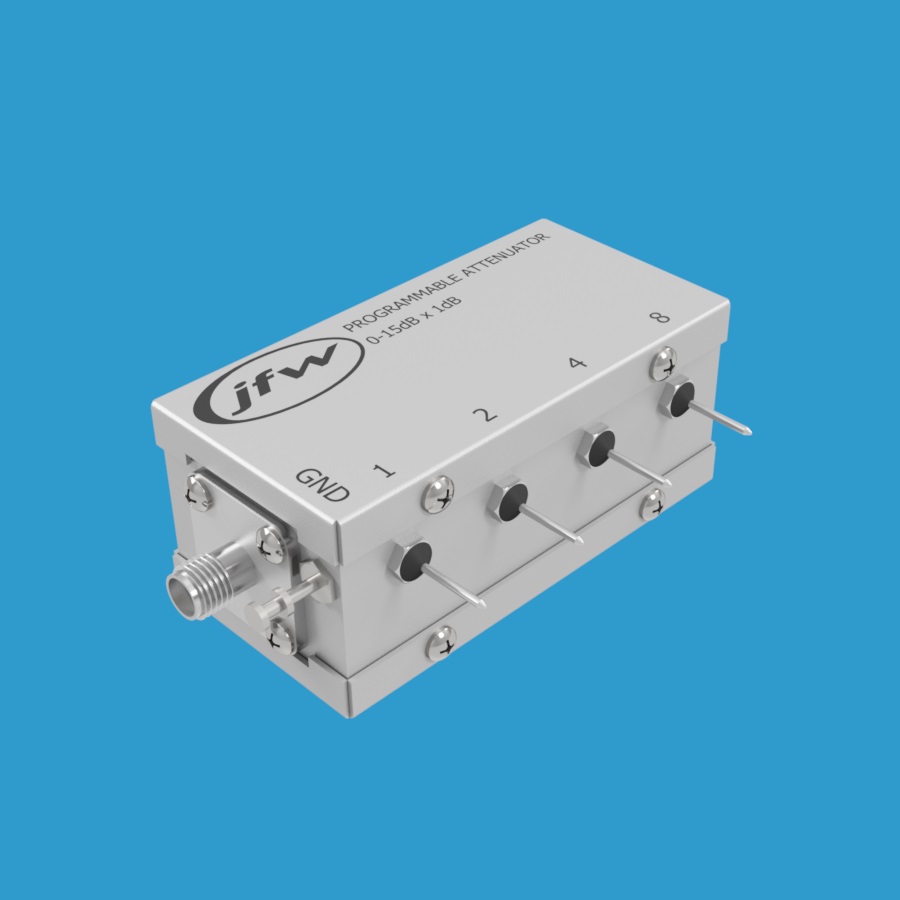

JFW Industries 50P-1179 是一款50欧姆继电器可编程衰减器，衰减范围为0至15dB，步进精度为1dB。该器件工作频率覆盖DC至2000MHz，额定射频输入功率为1Watt，配备SMA母头同轴射频连接器，适用于射频测试、信号调节及自动化系统集成等多种应用场景。

衰减控制方式

该衰减器设有四个独立控制的衰减步进：1dB、2dB、4dB和8dB。通过同时激活多个步进，可实现组合衰减值。例如，设置3dB衰减时，需同时激活1dB和2dB控制线路；设置12dB衰减时，需同时激活4dB和8dB控制线路。将衰减器设置为插入损耗状态（即0dB）时，所有控制线路须关闭（接地或开路）。

+12Vdc控制接口

每个衰减步进均对应一个焊接馈通端子，用于施加控制电压。向对应馈通端子施加+12Vdc即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认处于直通路径状态（即0dB设置）。当馈通端子处于开路或接地状态时，该步进的衰减功能关闭。

主要技术参数

• 型号：50P-1179
• 类型：继电器可编程衰减器
• 阻抗：50 Ohm
• 总衰减范围：0-15 dB
• 步进精度：1 dB
• 频率范围：DC-2000 MHz
• 切换速度：6 mS
• 射频输入功率：1 Watt
• 控制电压：+12 Vdc
• 射频连接器：SMA母头
