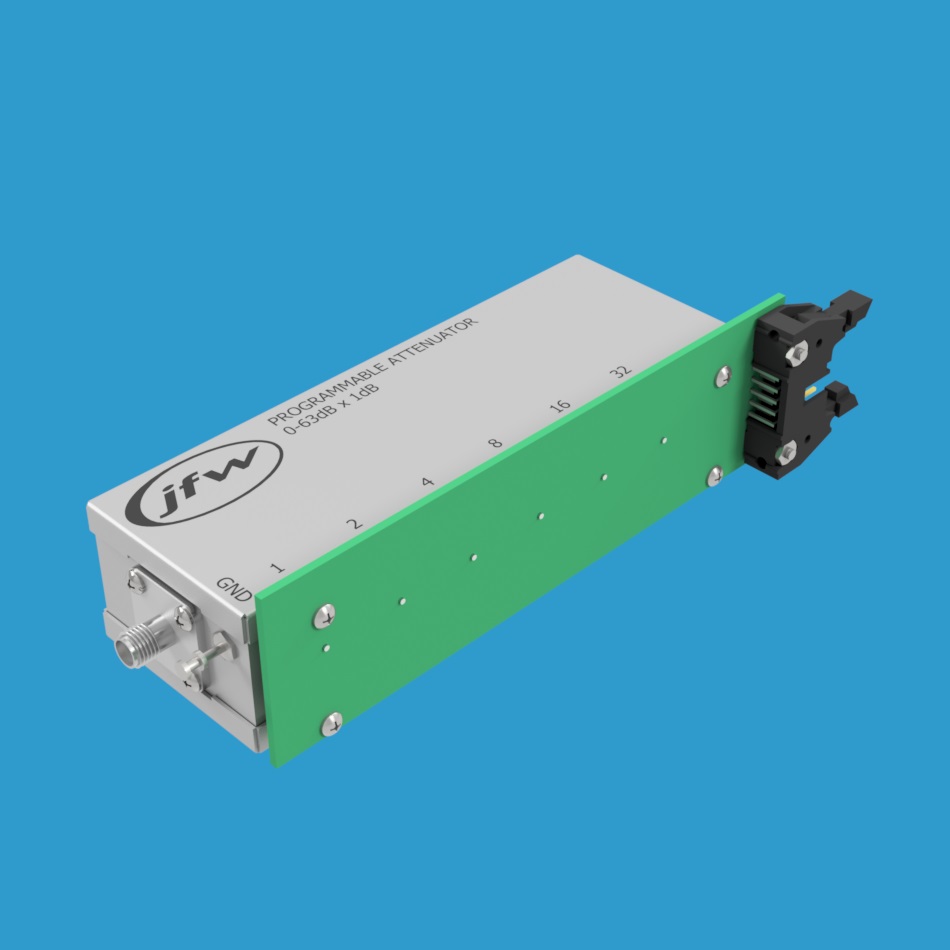

JFW 50P-1207 直流至2500MHz TTL可编程衰减器

产品概述

JFW 50P-1207 是一款50欧姆继电器可编程衰减器，衰减范围为0至63dB，步进为1dB。其工作频率范围为DC-2500MHz，额定射频输入功率为0.5W。该步进衰减器提供BNC、N、SMA或TNC同轴射频连接器可选。衰减器内部包含六个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB和32dB。

技术参数

• 型号：50P-1207
• 类型：继电器可编程衰减器
• 阻抗：50 Ohm
• 总衰减量：63 dB
• 衰减步进：1 dB
• 频率范围：DC-2500 MHz
• 开关速度：6 mS
• 射频输入功率：0.5 Watts
• 控制方式：TTL
• 射频连接器：BNC, N, SMA, TNC

TTL控制说明

每个衰减步进都对应一条TTL控制线，该型号共有六条TTL控制线（具体控制引脚定义请参考外形图纸）。

• TTL高电平：开启对应的衰减步进。
• TTL低电平：关闭对应的衰减步进。
• 组合衰减：同时使用多条控制线可设置组合衰减值。例如，要激活7dB设置，需将1dB、2dB和4dB控制线均设为TTL高电平；要激活17dB设置，需将1dB和16dB控制线设为TTL高电平。
• 插入损耗状态（0dB设置）：将所有控制线均设为TTL低电平。
