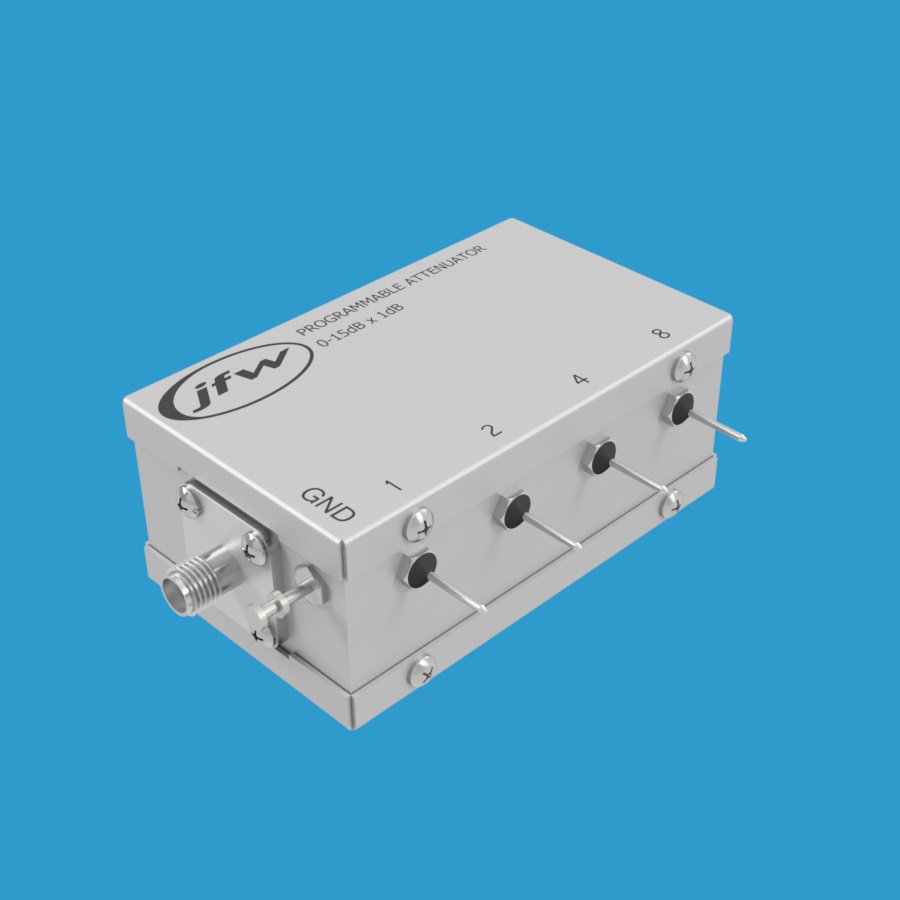

JFW 50P-1208 继电器可编程衰减器
品牌: JFW Industries
型号: 50P-1208
JFW 50P-1208是一款50欧姆继电器可编程衰减器，频率范围DC-2500MHz，衰减范围0至15dB，步进1dB。支持+12Vdc控制，具备故障安全设计，适用于多种射频测试与控制系统。
产品详情
产品概述
JFW 50P-1208 是一款高性能的50欧姆继电器可编程衰减器，专为DC至2500 MHz频率范围内的射频信号控制而设计。该设备提供0至15dB的衰减范围，步进精度为1dB，额定射频输入功率为0.5W，并配备多种射频连接器选项。
核心参数
- 型号：50P-1208
- 类型：继电器可编程衰减器
- 阻抗：50 Ohm
- 频率范围：DC-2500 MHz
- 总衰减量：15 dB
- 衰减步进：1 dB
- 切换速度：6 mS
- 射频输入功率：0.5 Watts
- 控制电压：+12 Vdc
- 射频连接器：BNC, N, SMA, TNC
控制与工作原理
+12Vdc 独立控制：衰减器内部包含四个独立控制的衰减步进：1dB、2dB、4dB和8dB。每个步进均配有对应的焊接馈通接口用于施加控制电压。向接口施加+12Vdc电压即可开启该步进的衰减功能。
组合衰减设置：通过同时激活多个步进，可实现组合衰减值。例如，设置3dB衰减需同时激活1dB和2dB控制线；设置12dB衰减需同时激活4dB和8dB控制线。
故障安全设计：内部继电器采用故障安全设计，默认导通路径为0dB设置。当焊接馈通接口处于开路或接地状态时，该步进的衰减功能将关闭。若要将衰减器设置为插入损耗状态（即0dB），所有控制线必须处于关闭状态（接地或开路）。
