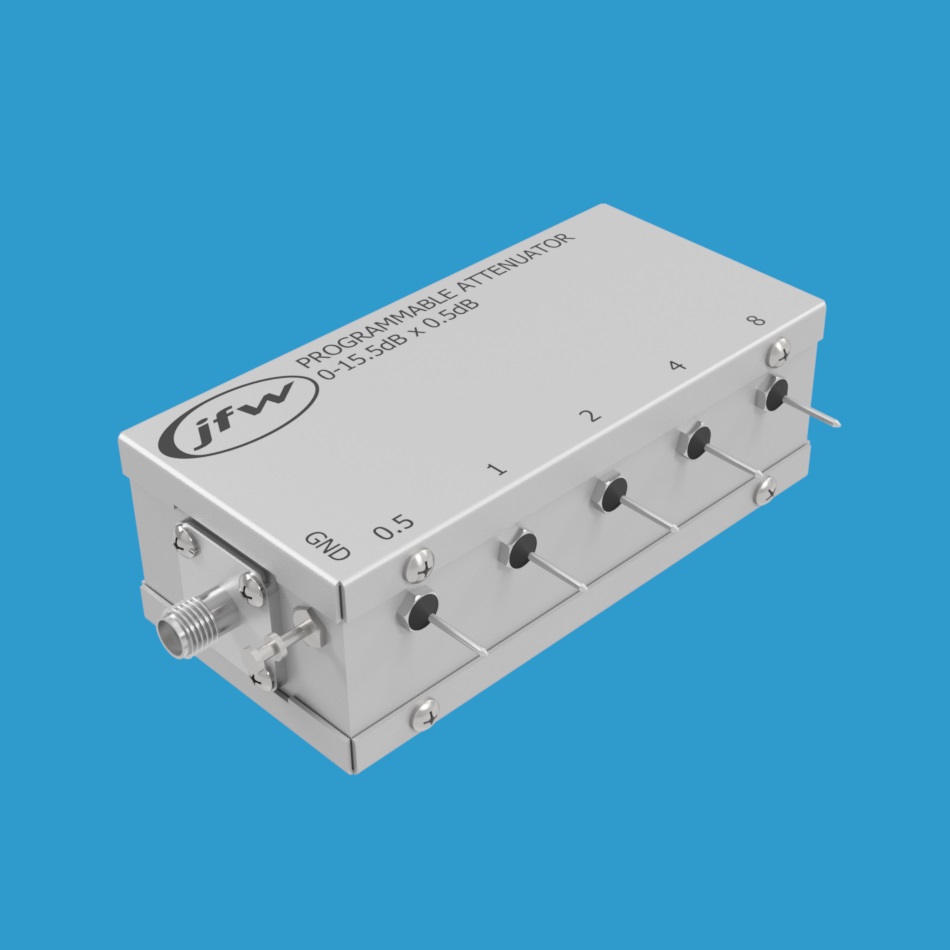

JFW Industries 50P-1209 继电器可编程衰减器

产品概述

JFW Industries 型号 50P-1209 是一款50欧姆继电器可编程衰减器，衰减范围为0至15.5dB，步进为0.5dB。其工作频率范围为DC-2500 MHz，额定射频输入功率为0.5瓦。该步进衰减器标配SMA母头同轴射频连接器，同时支持BNC、N型和TNC连接器选项。衰减器具有五个独立控制的步进档位：0.5dB、1dB、2dB、4dB和8dB。

控制方式

+12Vdc 控制
每个衰减步进都有一个对应的焊接馈通孔，用于施加控制电压。向焊接馈通孔施加+12Vdc将开启该步进的衰减。内部继电器对其直通路径设置具有故障安全功能（即故障安全至0dB设置）。焊接馈通孔上的开路（或接地）将关闭该步进的衰减。同时激活多个步进以设置组合衰减值。例如，要设置3.5dB，必须激活0.5dB、1dB和2dB控制线；要设置12dB，必须激活4dB和8dB控制线。要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须关闭（即接地或开路）。

基本参数

• 型号：50P-1209
• 类型：继电器可编程衰减器
• 阻抗：50 Ohm
• 总衰减量：15.5 dB
• 衰减步进：0.5 dB
• 频率范围：DC-2500 MHz
• 开关速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC, N, SMA, TNC
