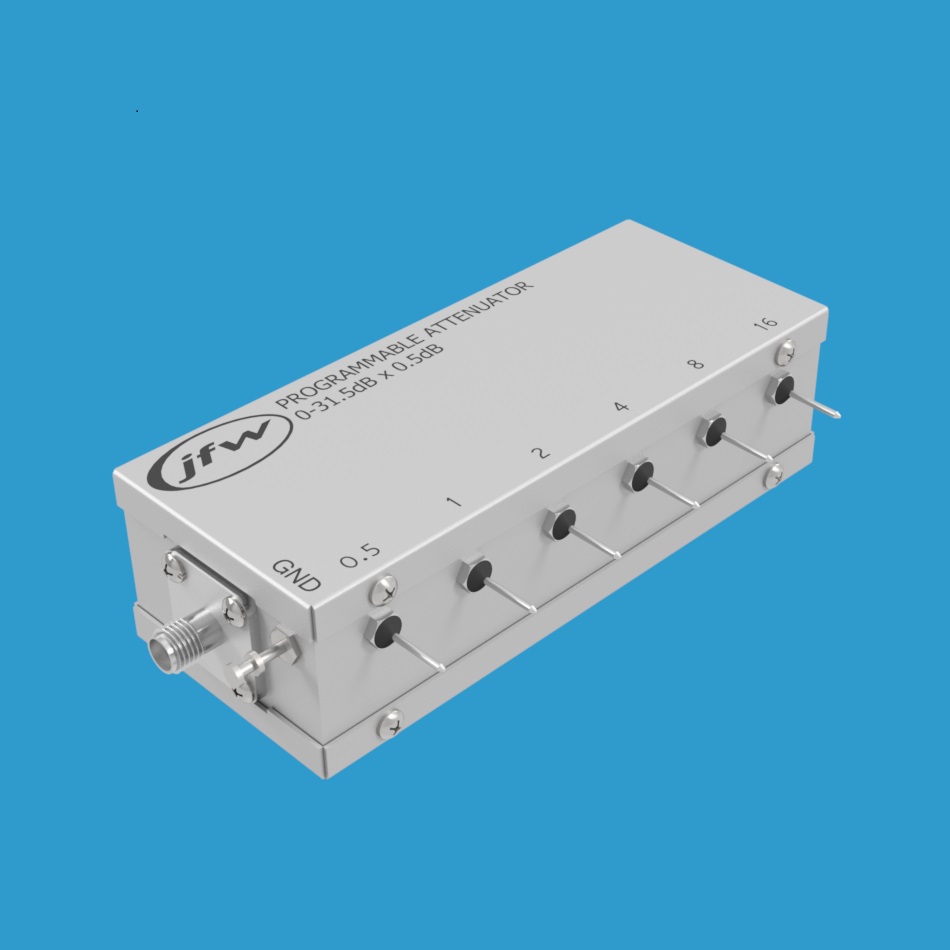

JFW Industries 50P-1211 继电器可编程衰减器

产品概述

JFW Industries 50P-1211 是一款50欧姆继电器可编程衰减器，衰减范围为0至31.5dB，步进为0.5dB。该衰减器工作频率覆盖DC至2500MHz，额定射频输入功率为0.5W。提供BNC、N、SMA或TNC同轴射频连接器可选。

衰减步进设计

该步进衰减器具有六个独立控制的衰减步进：0.5dB、1dB、2dB、4dB、8dB和16dB。通过同时激活多个步进，可实现组合衰减值。例如，设置3.5dB衰减时，需同时激活0.5dB/1dB/2dB控制线；设置15dB衰减时，需激活1dB/2dB/4dB/8dB控制线。若要将衰减器设置为插入损耗状态（即0dB设置），所有控制线必须处于关闭状态（即接地或开路）。

+12Vdc控制方式

每个衰减步进对应一个焊接馈通端子，用于施加控制电压。向焊接馈通端子施加+12Vdc电压即可开启该步进的衰减功能。内部继电器采用故障安全设计，默认保持直通路径状态（即0dB设置）。当焊接馈通端子处于开路（或接地）状态时，该步进的衰减功能关闭。

主要技术参数

• 型号：50P-1211
• 类型：继电器可编程衰减器
• 阻抗：50欧姆
• 总衰减范围：0-31.5 dB
• 衰减步进：0.5 dB
• 频率范围：DC-2500 MHz
• 切换速度：6 mS
• 射频输入功率：0.5 Watts
• 控制电压：+12 Vdc
• 射频连接器：BNC、N、SMA、TNC可选
